桁架設計是結構工程中的關鍵部分，其合理性直接影響到整個結構的承載能力和穩定性。一個合理的桁架設計應遵循以下原則：，，1. 結構分析：首先進行結構分析，包括靜力分析和動力分析，以確定桁架的受力狀態和響應。，2. 材料選擇：根據結構的功能、載荷類型和環境條件選擇合適的材料，如鋼材、鋁合金等，并考慮材料的力學性能。，3. 幾何尺寸：合理確定桁架的幾何尺寸，包括跨度、高度、支撐間距等，以確保結構的穩定性和剛度。，4. 連接方式：選擇適當?shù)倪B接方式，如螺栓連接、焊接或鉚接等，確保連接牢固且可靠。，5. 荷載計算：根據實際工作條件和環境因素，進行荷載計算，包括自重、風載、雪載、地震荷載等。，6. 設計規范：遵守相關的設計規范和標準，如鋼結構設計規范、混凝土結構設計規范等，確保設計的安全性和合規性。，，桁架設計的合理性需要綜合考慮多個因素，通過科學的方法和技術手段，確保結構的安全、穩定和耐用。

桁架設計的合理性

桁架設計的合理性主要體現在以下幾個方面：

1. 確定基本設計參數

設計的基本參數包括板的跨度和厚度、兩階段的板支撐、鋼筋類型、混凝土強度等級和使用荷載。這些參數是設計的基礎，決定了桁架的整體性能和安全性。

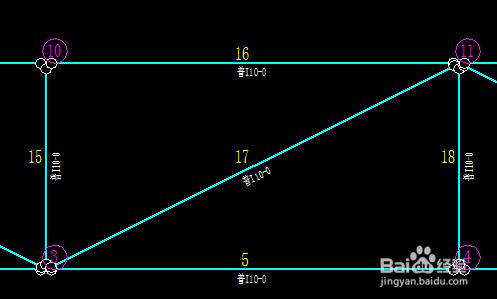

2. 合理的節間劃分

桁架節間的劃分原則是根據荷載、跨度及所用材料強度設計值的大小進行節間劃分。在常用材料規格范圍內，應充分利用上弦的承載能力。合理的節間劃分可以減少節點數量，降低制造工作量，同時也有利于構件的工作和制造。

3. 自重的考慮

桁架自重在全部荷載中所占的比率很小，但在設計時仍需考慮。一般可按經驗公式估算，當設計完畢后桁架的實際自重與估算的自重略有出入時，一般不必進行重算。為了簡化計算，當僅有上弦荷載時，可認為桁架的自重完全作用在上弦節點處；當上、下弦均有荷載時，則認為自重按上、下弦各半分配。

4. 荷載組合

荷載組合應遵照現行《結構荷載規范》的相關規定。當僅有恒荷載或恒荷載產生的內力超過全部荷載所產生的內力的80%時，應遵照相關規定。求桁架桿件內力時，恒荷載（包括自重）按全跨分布?；詈奢d除按全跨分布外，尚應根據各種桁架的受力特點，分別按可能出現的不利分布情況進行組合。

5. 結構穩定性

桁架的穩定性是設計中的一個重要考慮因素。為了消除桁架可見的撓度，不論木桁架或鋼木桁架，皆應在制造時預先向上起拱。起拱度通常取為桁架跨度的1/200。起拱時應保持桁架的高跨比不變。

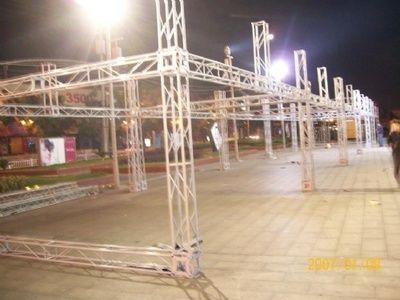

圖片示例

雖然我無法直接提供圖片，但您可以參考一些桁架設計的實例圖片，這些圖片可以幫助您更好地理解桁架設計的各個方面。例如，您可以搜索“桁架搭建圖片大全”、“桁架搭建效果圖”等關鍵詞，以獲取相關的圖片資源。

綜上所述，桁架設計的合理性涉及到多個方面的考量，包括基本設計參數的確定、節間劃分、自重的考慮、荷載組合以及結構穩定性等。通過綜合考慮這些因素，可以設計出既安全又經濟的桁架結構。
