在鋼結(jié)構(gòu)防火涂料的現(xiàn)場檢測中，首先需要觀察涂層的表面狀態(tài)。如果存在流掛現(xiàn)象，即涂料流淌或堆積不均勻，這可能表明施工過程中的噴涂設(shè)備存在問題，或者是涂料粘度過高。開裂則可能是由于溫度變化、濕度過大或材料本身的問題導(dǎo)致，這會(huì)影響涂料的附著力和耐久性。針孔的出現(xiàn)通常是由于涂料混合不均勻或固化過程中產(chǎn)生的氣泡未及時(shí)排出所致，這不僅影響涂層的整體外觀，還可能降低其防火性能。還需注意涂層是否有剝落、起泡等現(xiàn)象，這些缺陷會(huì)嚴(yán)重影響涂層的防護(hù)效果。在進(jìn)行鋼結(jié)構(gòu)防火涂料的現(xiàn)場檢測時(shí)，要仔細(xì)觀察并記錄下所有觀察到的缺陷，以便進(jìn)行后續(xù)的評估和處理。

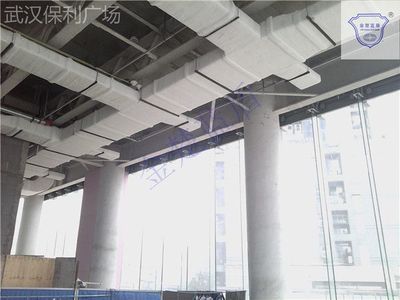

一、鋼結(jié)構(gòu)防火涂料現(xiàn)場檢測的項(xiàng)目

（一）物理性能檢測

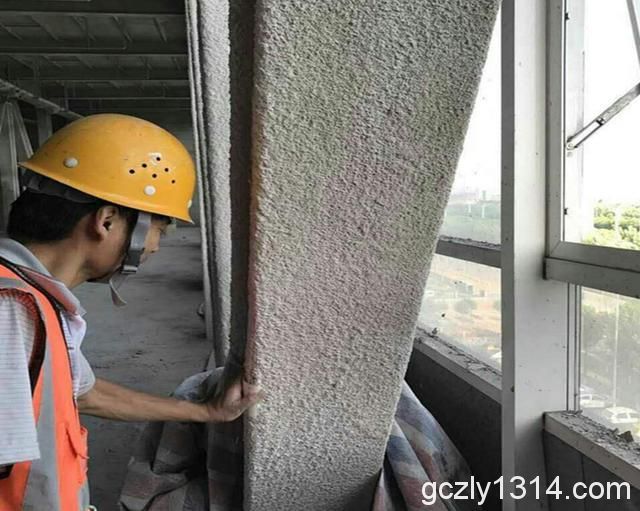

• 涂層厚度
  • 這是現(xiàn)場快速檢測鋼結(jié)構(gòu)防火涂料施工質(zhì)量的關(guān)鍵性能指標(biāo)。不同類型的鋼結(jié)構(gòu)防火涂料對涂層厚度有不同要求，例如：膨脹型鋼結(jié)構(gòu)防火涂料的涂層厚度不應(yīng)小于1.5mm，非膨脹型鋼結(jié)構(gòu)防火涂料的涂層厚度不應(yīng)小于15mm；超薄型鋼結(jié)構(gòu)防火涂料，涂層厚度小于或等于3mm；薄型鋼結(jié)構(gòu)防火涂料，涂層厚度大于3mm且小于或等于7mm；厚型鋼結(jié)構(gòu)防火涂料，涂層厚度大于7mm且小于或等于454mm。在測量涂層厚度時(shí)，測點(diǎn)選定也有相應(yīng)規(guī)則：
    • 對于樓板和防火墻的防火涂層厚度測定，可選兩相鄰縱、橫軸線相交中的面積為一個(gè)單元，在其對角線上，按每米長度選一點(diǎn)進(jìn)行測試。測量結(jié)果要求在所選擇的面積中，至少測出5個(gè)點(diǎn)，計(jì)算平均值，精確到0.5mm。
    • 全鋼框架結(jié)構(gòu)的梁和柱的防火涂層厚度測定，在構(gòu)件長度內(nèi)每隔3m取一截面，梁和柱在所選擇的位置中，分別測出6個(gè)和8個(gè)點(diǎn)，計(jì)算平均值。
    • 桁架結(jié)構(gòu)，上弦和下弦按上述梁和柱的規(guī)定每隔3m取一截面檢測，其他腹桿每根取一截面檢測。
    • 鋼結(jié)構(gòu)柱、梁，在構(gòu)件長度方向內(nèi)每隔1m取一截面，測試構(gòu)件各表面的涂層厚度，計(jì)算所有測點(diǎn)的平均值作為該根構(gòu)件的涂刷厚度；桁架結(jié)構(gòu)、梁，在上、下弦和腹桿的長度方向內(nèi)每隔1m取一個(gè)截面，測定桿件各表面的涂層厚度，計(jì)算所有測點(diǎn)的平均值作為該根構(gòu)件的涂刷厚度；頂板和鋼樓梯，在每平方范圍內(nèi)選取5個(gè)點(diǎn)進(jìn)行測定，計(jì)算所有測點(diǎn)的平均值作為該構(gòu)件的涂層厚度。
• 外觀：查看防火涂料在鋼結(jié)構(gòu)表面的外觀狀態(tài)，是否有流掛、開裂、針孔等缺陷。例如超薄型鋼結(jié)構(gòu)膨脹防火涂料涂膜流掛可能是施工方面（涂膜一次涂裝太厚或者涂料涂裝時(shí)稀釋劑加入太多）或者涂料內(nèi)在質(zhì)量缺陷造成；涂膜開裂可能是底、面涂配套不適應(yīng)，面漆中顏料體積濃度偏高，底涂涂料未干透就進(jìn)行施工和面涂料涂裝太厚等原因造成；針孔是涂膜干燥后表面出現(xiàn)針狀小孔的現(xiàn)象。
• 在容器中狀態(tài)：檢查涂料在容器中的狀態(tài)是否正常，如是否有結(jié)塊、沉淀等現(xiàn)象，這有助于判斷涂料的質(zhì)量是否合格。

（二）化學(xué)性能檢測

• 耐水性：檢測防火涂料在接觸水后的性能變化，例如是否會(huì)出現(xiàn)剝落、起泡等現(xiàn)象。鋼結(jié)構(gòu)防火涂料的耐水性要求有相關(guān)規(guī)定并且試驗(yàn)方法有所修改。
• 耐堿性：考察防火涂料對堿性環(huán)境的耐受能力，這對于在一些特殊環(huán)境（如存在堿性物質(zhì)侵蝕風(fēng)險(xiǎn)的場所）下使用的鋼結(jié)構(gòu)防火涂料是很重要的檢測項(xiàng)目，其要求和試驗(yàn)方法也有過修改。
• pH值：這是新增加的檢測要求，通過檢測pH值可以進(jìn)一步了解防火涂料的化學(xué)性質(zhì)，從而判斷其質(zhì)量和性能的穩(wěn)定性等。

（三）耐火性能檢測相關(guān)

• 耐火極限：是鋼結(jié)構(gòu)防火涂料最為重要的技術(shù)性能。鋼結(jié)構(gòu)防火涂料的耐火極限以試件失去承載能力或達(dá)到規(guī)定的平均溫度（在整個(gè)耐火試驗(yàn)時(shí)間內(nèi)，試件的平均溫度不應(yīng)超過538℃）的時(shí)間來確定。膨脹型涂料應(yīng)用構(gòu)件的耐火等級要求為0.5h - 2.0h，非膨脹型涂料應(yīng)用構(gòu)件的耐火等級要求為0.5h - 3.0h。耐火性能測試結(jié)果適用于同類型且截面系數(shù)更小的基材涂料的應(yīng)用構(gòu)件的耐火等級要求。并且在進(jìn)行耐火測試時(shí)，采用規(guī)定的HN400×200熱軋H型鋼（截面系數(shù)為161m1）和GB/T706 - 2016規(guī)定的36b熱軋工字鋼（截面系數(shù)為126m1）作為試驗(yàn)基材，產(chǎn)品測試時(shí)兩種構(gòu)件都需要進(jìn)行耐火測試，即1個(gè)耐火時(shí)間需做兩個(gè)鋼梁進(jìn)行測試，同時(shí)要在試件中設(shè)置試件熱電偶（均用于測量試件的平均溫度）。

二、鋼結(jié)構(gòu)防火涂料檢測的分類

（一）按火災(zāi)防護(hù)對象分類

• 普通鋼結(jié)構(gòu)防火涂料：適用于一般的鋼結(jié)構(gòu)防火保護(hù)。
• 特種鋼結(jié)構(gòu)防火涂料：針對特殊要求或特殊環(huán)境下的鋼結(jié)構(gòu)提供防火保護(hù)，例如在一些有特殊防火、防爆要求的工業(yè)場所或重要設(shè)施中的鋼結(jié)構(gòu)使用。

（二）按使用場所分類

• 室內(nèi)鋼結(jié)構(gòu)防火涂料：主要用于室內(nèi)鋼結(jié)構(gòu)建筑，在室內(nèi)環(huán)境條件下發(fā)揮防火作用。
• 室外鋼結(jié)構(gòu)防火涂料：可用于室外鋼結(jié)構(gòu)，需要具備更好的耐候性等性能以適應(yīng)室外的環(huán)境因素，如日曬、雨淋、風(fēng)吹等。

（三）按分散介質(zhì)分類

• 水基性鋼結(jié)構(gòu)防火涂料：以水為分散介質(zhì)，具有環(huán)保等優(yōu)點(diǎn)。
• 溶劑性鋼結(jié)構(gòu)防火涂料：使用有機(jī)溶劑作為分散介質(zhì)，在某些性能方面可能有獨(dú)特之處，但有機(jī)溶劑可能存在一定的安全和環(huán)境風(fēng)險(xiǎn)。

（四）按防火機(jī)理分類

• 膨脹型鋼結(jié)構(gòu)防火涂料：遇火時(shí)會(huì)膨脹發(fā)泡，形成一層隔熱層，從而阻止熱量傳遞到鋼結(jié)構(gòu)表面，保護(hù)鋼結(jié)構(gòu)。其涂層厚度不應(yīng)小于1.5mm。
• 非膨脹型鋼結(jié)構(gòu)防火涂料：通過自身的隔熱性能來提高被保護(hù)構(gòu)件的耐火時(shí)間，涂層厚度不應(yīng)小于15mm。

三、檢測相關(guān)的其他要點(diǎn)

• 檢測依據(jù)的文件和標(biāo)準(zhǔn)：檢測需依據(jù)相關(guān)的國家標(biāo)準(zhǔn)，如GB14907 - 2002《鋼結(jié)構(gòu)防火涂料》等規(guī)定的標(biāo)準(zhǔn)進(jìn)行檢測，包括對不同類型防火涂料的厚度要求、耐火性能等方面的規(guī)定都是檢測的依據(jù)內(nèi)容。
• 檢測機(jī)構(gòu)的選擇：如中國中鋼檢驗(yàn)檢測可進(jìn)行相關(guān)檢測，其在全國各省市有辦事處，可到現(xiàn)場檢測。并且該機(jī)構(gòu)可做的檢測項(xiàng)目有耐火極限、耐火性能、隔熱效率偏差、外觀、耐濕熱性、耐堿性、耐水性、涂層厚度、耐凍融循環(huán)性、初期干燥抗裂性、在容器中狀態(tài)、干密度、抗壓強(qiáng)度、粘結(jié)強(qiáng)度、抗振性、抗彎性、pH值等。

鋼結(jié)構(gòu)防火涂料耐火極限測試方法鋼結(jié)構(gòu)防火涂料耐水性檢測標(biāo)準(zhǔn)鋼結(jié)構(gòu)防火涂料耐堿性測試流程鋼結(jié)構(gòu)防火涂料涂層厚度測量技巧鋼結(jié)構(gòu)防火涂料現(xiàn)場檢測
