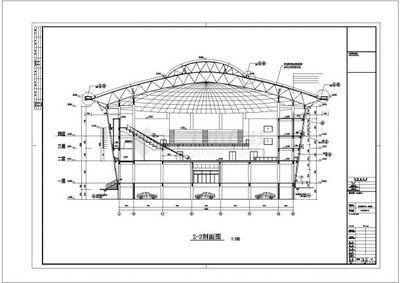

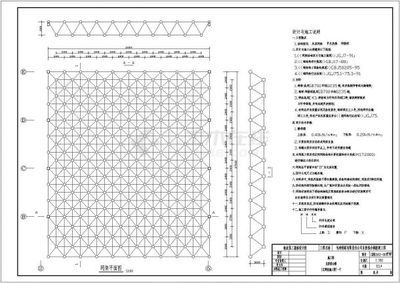

網架設計圖紙是用于指導和記錄網架結構設計和制造過程的詳細文件。它通常包括以下內容：，，1. 設計說明：這部分提供了對網架結構設計的詳細描述，包括結構類型、荷載條件、材料選擇等。，，2. 平面圖：展示了網架的結構平面布局，包括節點位置、支座設置、梁柱連接以及網格劃分等。，，3. 立面圖：描述了網架從上到下的視角，展示網架的外觀和尺寸，以及與支撐結構的連接方式。，，4. 剖面圖：通過不同角度的視圖，展示了網架的內部結構和細節，包括桿件、節點、支撐等。，，5. 節點詳圖：詳細展示了網架中節點的設計和構造，包括螺栓連接、焊接、鉚接等連接方式。，，6. 支撐系統圖：描述了網架的支撐系統，包括支撐的類型、數量、位置和連接方式。，，7. 材料表：列出了所有使用的材料及其規格、性能參數等信息。，，8. 施工圖紙：為現場施工提供詳細的指導，包括安裝順序、施工方法、安全措施等。

網架設計圖紙

網架設計圖紙是用于指導網架結構設計和施工的重要文件，它包含了網架結構的各種布局、節點細節、材料規格等信息。以下是關于網架設計圖紙的一些詳細信息。

網架設計圖紙的內容

網架設計圖紙通常包括以下幾個方面的內容：

網架設計圖紙的應用

網架設計圖紙在實際工程中有著廣泛的應用，它們不僅用于指導施工，還用于設計階段的驗證和優化。例如，可以通過這些圖紙來模擬網架的受力情況，確保其能夠滿足安全要求。

獲取網架設計圖紙的途徑

設計師可以通過專業的網站和論壇獲取網架設計圖紙。這些圖紙通常是由其他設計師分享出來的，具有一定的參考價值。例如，土木在線（co188.com ）提供了大量的鋼結構網架施工CAD圖紙供設計師下載使用。

綜上所述，網架設計圖紙是網架結構設計和施工不可或缺的一部分，它們包含了網架結構的所有必要信息，從平面布局到節點細節，再到安裝指導。設計師可以通過專業的網站和論壇獲取這些圖紙，以便于自己的設計工作。
