幕墻鋼結構圖紙?jiān)趺纯?/h1> 幕墻鋼結構圖紙是建筑行業中用于指導幕墻系統安裝和施工的重要文件。理解并解讀這些圖紙對于確保工程順利進行至關重要。以下是一些基本步驟和方法,幫助您閱讀和理解幕墻鋼結構圖紙:,,1. **熟悉圖紙格式和比例**:了解圖紙的尺寸、比例和布局是基礎。圖紙會以標準的比例(如1:50, 1:100等)來表示實際尺寸。,,2. **識別符號和縮寫**:圖紙上會有各種符號和縮寫,它們代表不同的構件、材料或工藝?!癟”可能代表螺栓,而“L”可能代表梁。,,3. **理解構件編號**:每個構件都有唯一的編號,它可以幫助快速定位到具體部分。,,4. **檢查連接方式**:注意不同構件之間的連接方式,如焊接、螺栓連接或鉚接等。,,5. **關注細節**:圖紙上的細節,如螺栓直徑、螺帽規格、焊縫類型等,對施工非常重要。,,6. **核對尺寸和公差**:對照設計要求,檢查實際尺寸是否符合規范,以及是否有公差要求。,,7. **理解圖例和注釋**:圖紙上的圖例和注釋有助于解釋特定符號或線條的含義。,,8. **參考其他圖紙**:如果可能的話,參考其他相關的圖紙或文檔,以便更好地理解整體結構。,,9. **咨詢專業人士**:如果遇到不確定的地方,及時與設計師或工程師溝通,以獲得專業意見。,,通過這些步驟,您可以更有效地閱讀和理解幕墻鋼結構圖紙,從而確保施工的準確性和安全性。
一、了解幕墻鋼結構圖紙的基本組成
幕墻鋼結構圖紙通常包含多個部分:
- 設計總說明:這部分會給出幕墻鋼結構工程的整體要求、設計依據、采用的標準規范等重要信息。例如,會說明工程所依據的抗震等級要求、風荷載取值等,這對理解整個工程的設計理念非常關鍵。
- 幕墻立面圖:從建筑物的外立面角度展示幕墻鋼結構的外觀效果、分格形式等,能直觀看到幕墻的整體布局和造型。
- 幕墻平面圖:主要反映每層幕墻的分格情況,對計算幕墻面積很有幫助,同時也能看到幕墻與建筑物內部結構的平面位置關系。
- 埋件圖:顯示幕墻鋼結構與主體結構連接所需的預埋件的位置、形式和尺寸等信息。
- 大樣圖:對幕墻鋼結構的一些特殊部位或典型部位進行詳細放大展示,比如幕墻轉角、門窗洞口周邊等位置的詳細構造。
- 節點圖:這是理解幕墻鋼結構連接方式的關鍵部分,詳細展示了各個構件之間的連接節點,如桿件與桿件、桿件與埋件等的連接構造。
二、掌握常用符號和標注
(一)投影及三視圖相關
- 三視圖
- 正視圖(上左)、側視圖(上右)、俯視圖(下):三視圖在使用時不一定完整,可能只出現其中兩個。有剖視符號的情況下,按照符號所示方向看物體;無剖視符號時,側視圖在正視圖的右側時,表示是站在正視圖中物體的右側向左看;側視圖在正視圖的左側時,表示是站在正視圖中物體的左側向右看;俯視圖表示從上向下看到的正視圖中的物體??磮D方向的正確至關重要,決定了裝配方向的正確與否。由于詳圖繪制人員的個體差異,選擇表達方式上會有所差異,需要在圖面上相互印證,如有不一致處及時和制圖人員溝通確認。
(二)剖面符號和斷面符號
- 斷面符號
- 表示從符號處剖開看到的斷面,不表示斷面后方的其他東西。
- 剖面符號
- 表示從符號處剖開看到的斷面及斷面后方的其他東西。在鋼構詳圖中,斷面符號和剖面符號使用上有些隨意,是因?yàn)楣δ苌媳容^接近,著重表達的是看物體的方向,看物的方向是從粗線朝文字的方向看(粗線表示人的眼睛,文字表示看的朝向)。
(三)索引符號及節點符號
- 不帶剖視方向的索引
- 左邊為索引,右邊為對應的節點,表示將圈畫中的部分放大繪制細節。有時也直接索引出來后直接放大,不用到節點符號。
- 帶剖視符號的索引
- 與剖(斷)面符號類似,看物的方向是從粗線朝細線的方向看(粗線表示人的眼睛,細線表示看的朝向)。
(四)對稱符號
- 用于表示圖形或構件關于某條線對稱,方便在看圖時理解圖形的整體結構特點。
(五)焊縫符號
- 焊縫基本符號(常用)
- 表示焊縫橫截面形狀的符號。
- 補充符號
- 補充說明焊縫的某些特征而采用的符號。
- 尾注
- 是對焊縫的要求進行備注,一般說明質量等級,適用范圍、剖口工藝的具體編號等。
- 焊縫尺寸的標注
- 當無焊縫長度尺寸是表示焊縫是通長連續的;當對接焊縫(含角對接組合焊縫)無有效深度的尺寸標注時,表示全熔透。另外還有直接在圖上表達坡口形狀尺寸的方法以及國外圖紙中的一些表達方式(如1英寸(1)=25.4mm,1/16 = 1.6mm,1/8 = 3.2mm,1/4 = 6.4mm,1/2 = 12.7mm)。
(六)尺寸標注
- 工作點、組立點、檢查點的概念
- W.P.(Working Point)工作點:結構設計師最關心的點,構件軸力的交點,一般為構件的中心線的交點。
- A.P.(Assembling Point)組立點:裝配工人最關心的點,零件邊與構件邊的交點。特別是板片與構件斜交時,此點尤為重要。
- C.P.(Check Point)檢查點:質檢人員最關心的點,一般為螺栓孔的位置。而w.p.到c.p.之間的尺寸即是質檢人員對構件成品要檢查的尺寸,因?yàn)榇颂幍闹谱髡`差,對構件的安裝影響最大。在實際的詳圖中,這些點不一定作標記,或統統用W.P.代表,但看圖人的心中要作區分,裝配的人看A.P.,自檢和他檢的時候量取C.P.。
- 主尺寸與分尺寸
- 主尺寸優先于分尺寸,主尺寸是次尺寸的基準;主尺寸需要封閉,次尺寸不需要封閉。具體來講,主尺寸是指柱身的標高、樓面的分界標高、分界標注、構件的外輪廓線;梁的兩端連接柱的軸線距離、梁的外輪廓線、兩端螺栓孔之間距離、與之連接的次梁中心線等。
三、理解構件和連接方式
- 要了解幕墻鋼結構中各種構件的類型,如桿件、連接件、預埋件等的形狀、功能和在整個結構中的作用。例如桿件可能起到支撐和傳遞荷載的作用,連接件用于連接不同的桿件或桿件與預埋件。
- 熟悉各種連接方式,像焊接連接、螺栓連接等。對于焊接連接,要根據焊縫符號理解焊接的要求和質量標準;對于螺栓連接,要注意螺栓的規格、數量、間距和連接的位置等要求。
四、確定正確的閱讀順序
- 查看圖紙的標題和圖例
- 首先通過標題了解圖紙的整體結構和內容大致方向,圖例則能幫助解讀圖紙中各種符號、顏色等所代表的含義。
- 從平面圖開始,逐步查看立面圖、剖面圖等其他視圖
- 平面圖可以提供幕墻鋼結構在水平方向的布局信息,然后結合立面圖了解其垂直方向的外觀和構造,剖面圖則能深入查看內部結構的詳細情況。
- 仔細閱讀標注和尺寸
- 在對整體結構有了基本認識后,再仔細閱讀標注和尺寸,理解圖紙中的具體細節,如構件的大小、位置關系、連接要求等。
五、通過實踐和經驗積累提高識圖能力
- 可以參與實際的幕墻鋼結構項目,在實際操作過程中不斷對照?qǐng)D紙進行理解和學習。
- 與經驗豐富的專業人士交流和學習,他們可以分享很多識圖的技巧和實際工程中的注意事項,幫助更快地掌握幕墻鋼結構圖紙的閱讀方法。
幕墻鋼結構圖紙是建筑行業中用于指導幕墻系統安裝和施工的重要文件。理解并解讀這些圖紙對于確保工程順利進行至關重要。以下是一些基本步驟和方法,幫助您閱讀和理解幕墻鋼結構圖紙:,,1. **熟悉圖紙格式和比例**:了解圖紙的尺寸、比例和布局是基礎。圖紙會以標準的比例(如1:50, 1:100等)來表示實際尺寸。,,2. **識別符號和縮寫**:圖紙上會有各種符號和縮寫,它們代表不同的構件、材料或工藝?!癟”可能代表螺栓,而“L”可能代表梁。,,3. **理解構件編號**:每個構件都有唯一的編號,它可以幫助快速定位到具體部分。,,4. **檢查連接方式**:注意不同構件之間的連接方式,如焊接、螺栓連接或鉚接等。,,5. **關注細節**:圖紙上的細節,如螺栓直徑、螺帽規格、焊縫類型等,對施工非常重要。,,6. **核對尺寸和公差**:對照設計要求,檢查實際尺寸是否符合規范,以及是否有公差要求。,,7. **理解圖例和注釋**:圖紙上的圖例和注釋有助于解釋特定符號或線條的含義。,,8. **參考其他圖紙**:如果可能的話,參考其他相關的圖紙或文檔,以便更好地理解整體結構。,,9. **咨詢專業人士**:如果遇到不確定的地方,及時與設計師或工程師溝通,以獲得專業意見。,,通過這些步驟,您可以更有效地閱讀和理解幕墻鋼結構圖紙,從而確保施工的準確性和安全性。
一、了解幕墻鋼結構圖紙的基本組成
幕墻鋼結構圖紙通常包含多個部分:
- 設計總說明:這部分會給出幕墻鋼結構工程的整體要求、設計依據、采用的標準規范等重要信息。例如,會說明工程所依據的抗震等級要求、風荷載取值等,這對理解整個工程的設計理念非常關鍵。
- 幕墻立面圖:從建筑物的外立面角度展示幕墻鋼結構的外觀效果、分格形式等,能直觀看到幕墻的整體布局和造型。
- 幕墻平面圖:主要反映每層幕墻的分格情況,對計算幕墻面積很有幫助,同時也能看到幕墻與建筑物內部結構的平面位置關系。
- 埋件圖:顯示幕墻鋼結構與主體結構連接所需的預埋件的位置、形式和尺寸等信息。
- 大樣圖:對幕墻鋼結構的一些特殊部位或典型部位進行詳細放大展示,比如幕墻轉角、門窗洞口周邊等位置的詳細構造。
- 節點圖:這是理解幕墻鋼結構連接方式的關鍵部分,詳細展示了各個構件之間的連接節點,如桿件與桿件、桿件與埋件等的連接構造。
二、掌握常用符號和標注
(一)投影及三視圖相關
- 三視圖
- 正視圖(上左)、側視圖(上右)、俯視圖(下):三視圖在使用時不一定完整,可能只出現其中兩個。有剖視符號的情況下,按照符號所示方向看物體;無剖視符號時,側視圖在正視圖的右側時,表示是站在正視圖中物體的右側向左看;側視圖在正視圖的左側時,表示是站在正視圖中物體的左側向右看;俯視圖表示從上向下看到的正視圖中的物體??磮D方向的正確至關重要,決定了裝配方向的正確與否。由于詳圖繪制人員的個體差異,選擇表達方式上會有所差異,需要在圖面上相互印證,如有不一致處及時和制圖人員溝通確認。
(二)剖面符號和斷面符號
- 斷面符號
- 表示從符號處剖開看到的斷面,不表示斷面后方的其他東西。
- 剖面符號
- 表示從符號處剖開看到的斷面及斷面后方的其他東西。在鋼構詳圖中,斷面符號和剖面符號使用上有些隨意,是因?yàn)楣δ苌媳容^接近,著重表達的是看物體的方向,看物的方向是從粗線朝文字的方向看(粗線表示人的眼睛,文字表示看的朝向)。
(三)索引符號及節點符號
- 不帶剖視方向的索引
- 左邊為索引,右邊為對應的節點,表示將圈畫中的部分放大繪制細節。有時也直接索引出來后直接放大,不用到節點符號。
- 帶剖視符號的索引
- 與剖(斷)面符號類似,看物的方向是從粗線朝細線的方向看(粗線表示人的眼睛,細線表示看的朝向)。
(四)對稱符號
- 用于表示圖形或構件關于某條線對稱,方便在看圖時理解圖形的整體結構特點。
(五)焊縫符號
- 焊縫基本符號(常用)
- 表示焊縫橫截面形狀的符號。
- 補充符號
- 補充說明焊縫的某些特征而采用的符號。
- 尾注
- 是對焊縫的要求進行備注,一般說明質量等級,適用范圍、剖口工藝的具體編號等。
- 焊縫尺寸的標注
- 當無焊縫長度尺寸是表示焊縫是通長連續的;當對接焊縫(含角對接組合焊縫)無有效深度的尺寸標注時,表示全熔透。另外還有直接在圖上表達坡口形狀尺寸的方法以及國外圖紙中的一些表達方式(如1英寸(1)=25.4mm,1/16 = 1.6mm,1/8 = 3.2mm,1/4 = 6.4mm,1/2 = 12.7mm)。
(六)尺寸標注
- 工作點、組立點、檢查點的概念
- W.P.(Working Point)工作點:結構設計師最關心的點,構件軸力的交點,一般為構件的中心線的交點。
- A.P.(Assembling Point)組立點:裝配工人最關心的點,零件邊與構件邊的交點。特別是板片與構件斜交時,此點尤為重要。
- C.P.(Check Point)檢查點:質檢人員最關心的點,一般為螺栓孔的位置。而w.p.到c.p.之間的尺寸即是質檢人員對構件成品要檢查的尺寸,因?yàn)榇颂幍闹谱髡`差,對構件的安裝影響最大。在實際的詳圖中,這些點不一定作標記,或統統用W.P.代表,但看圖人的心中要作區分,裝配的人看A.P.,自檢和他檢的時候量取C.P.。

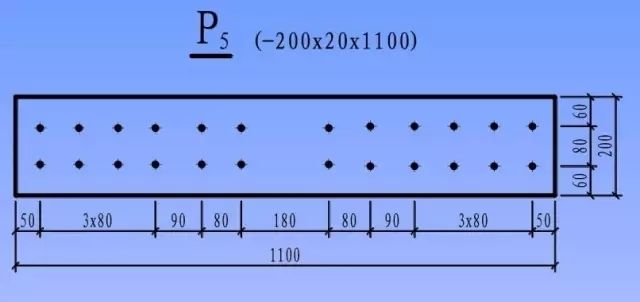

- 主尺寸與分尺寸
- 主尺寸優先于分尺寸,主尺寸是次尺寸的基準;主尺寸需要封閉,次尺寸不需要封閉。具體來講,主尺寸是指柱身的標高、樓面的分界標高、分界標注、構件的外輪廓線;梁的兩端連接柱的軸線距離、梁的外輪廓線、兩端螺栓孔之間距離、與之連接的次梁中心線等。
三、理解構件和連接方式
- 要了解幕墻鋼結構中各種構件的類型,如桿件、連接件、預埋件等的形狀、功能和在整個結構中的作用。例如桿件可能起到支撐和傳遞荷載的作用,連接件用于連接不同的桿件或桿件與預埋件。
- 熟悉各種連接方式,像焊接連接、螺栓連接等。對于焊接連接,要根據焊縫符號理解焊接的要求和質量標準;對于螺栓連接,要注意螺栓的規格、數量、間距和連接的位置等要求。
四、確定正確的閱讀順序
- 查看圖紙的標題和圖例
- 首先通過標題了解圖紙的整體結構和內容大致方向,圖例則能幫助解讀圖紙中各種符號、顏色等所代表的含義。
- 從平面圖開始,逐步查看立面圖、剖面圖等其他視圖
- 平面圖可以提供幕墻鋼結構在水平方向的布局信息,然后結合立面圖了解其垂直方向的外觀和構造,剖面圖則能深入查看內部結構的詳細情況。
- 仔細閱讀標注和尺寸
- 在對整體結構有了基本認識后,再仔細閱讀標注和尺寸,理解圖紙中的具體細節,如構件的大小、位置關系、連接要求等。
五、通過實踐和經驗積累提高識圖能力
- 可以參與實際的幕墻鋼結構項目,在實際操作過程中不斷對照?qǐng)D紙進行理解和學習。
- 與經驗豐富的專業人士交流和學習,他們可以分享很多識圖的技巧和實際工程中的注意事項,幫助更快地掌握幕墻鋼結構圖紙的閱讀方法。
