鋼結構的梁柱連接方式主要包括三種：剛性連接、鉸接和剛?cè)嵝赃B接。剛性連接是指梁柱之間采用焊接或螺栓連接，具有很高的承載能力和抗變形能力，但需要較大的施工難度和成本。鉸接是指在梁柱之間設置鉸鏈，可以實現梁的轉動，適用于跨度較大或荷載較大的情況。剛?cè)嵝赃B接是指梁柱之間采用柔性連接，如橡膠墊板、滑動支座等，可以吸收和分散荷載，減少結構變形，但承載能力和抗變形能力相對較差。在實際工程中，應根據結構特點和荷載要求選擇合適的連接方式。

鋼結構的梁柱連接方式

鋼結構中，梁柱連接是確保結構穩定性和安全性的關鍵環節。根據不同的應用場景和需求，梁柱連接方式有多種類型，主要包括：

1. 懸掛式連接

• 描述：鋼梁懸掛在鋼柱上方，通過螺栓或焊接等方式連接。
• 適用場景：適用于跨度較大的鋼結構。
• 優點：安裝方便，連接可靠。
• 參考

2. 拼裝式連接

• 描述：將多個鋼柱和鋼梁拼接在一起，通過螺栓連接。
• 適用場景：適用于模塊化設計的鋼結構。
• 優點：便于現場安裝，靈活性高。
• 參考

3. 卡口式連接

• 描述：鋼梁和鋼柱采用卡口設計，通過螺栓或焊接等方式連接。
• 適用場景：適用于現場安裝施工比較方便的鋼結構。
• 優點：安裝快速，連接牢固。
• 參考

4. 焊接接頭

• 描述：將鋼柱直接與水泥梁底焊接在一起。
• 適用場景：適用于需要高連接強度的結構。
• 優點：連接牢固可靠，但需要精確測量和定位。
• 參考

5. 膨脹螺栓接頭

• 描述：在梁底孔洞中安裝膨脹螺栓，再將鋼柱放入孔洞中，通過緊固螺母將鋼柱固定在梁底上。
• 適用場景：適用于需要快速安裝的結構。
• 優點：施工方便，但需要預埋套筒或埋置鋼板。
• 參考

6. 梁底開槽接頭

• 描述：在梁底上開槽，將鋼柱的底部嵌入槽中，再通過焊接或者膨脹螺栓將鋼柱固定在梁底上。
• 適用場景：適用于梁底厚度足夠的結構。
• 優點：連接牢固，但需要精確計算和控制槽的深度和寬度。
• 參考

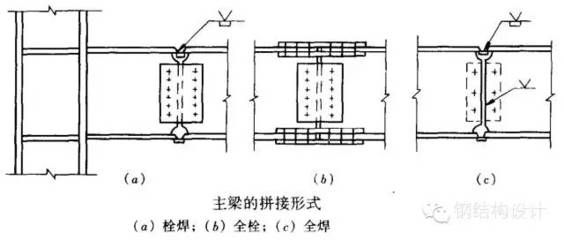

7. 剛性連接

• 描述：假定框架變形時梁柱沒有相對轉動，之間的夾角保持不變。包括全焊連接、全栓連接、栓焊連接等。
• 適用場景：適用于高層鋼結構和需要高剛度的結構。
• 優點：連接剛度高，結構整體性好。
• 參考

8. 鉸接連接

• 描述：分析、設計中假定為僅傳遞剪力，不傳遞彎矩。通常將梁的腹板與柱相連或梁端承托件連于柱的節點視為鉸接。
• 適用場景：適用于不需要高剛度的結構。
• 優點：施工簡單，成本較低。
• 參考

9. 半剛性連接

• 描述：轉動剛度介于剛接與鉸接之間的連接形式。
• 適用場景：適用于需要平衡剛度和柔性的結構。
• 優點：兼具剛性和柔性的優點。
• 參考

10. 改進節點形式

• 描述：為了提高節點的延性和承載力，提出了一些改進措施，如改進節點區焊接孔構造形式、加腋節點、狗骨式節點等。
• 適用場景：適用于需要提高抗震性能的結構。
• 優點：增強節點的延性，提高結構的安全性。
• 參考

總結

選擇合適的梁柱連接方式需要綜合考慮結構的跨度、高度、荷載、施工條件等因素。每種連接方式都有其特定的優勢和適用場景，設計時應根據具體需求進行合理選擇。
