螺旋樓梯分析圖怎么畫的（繪制螺旋樓梯的分析圖可以幫助你更好地理解其結構和設計要點）

宿遷鋼結構設計10秒前1閱讀0評論

繪制螺旋樓梯的分析圖是一個需要細心和精確的過程。你需要確定螺旋樓梯的設計參數，包括樓梯的直徑、高度以及每階的高度。這些信息將幫助你在繪圖時保持準確性。，，你可以使用繪圖工具或軟件來創建分析圖。在繪圖過程中，你需要注意樓梯的旋轉方向和角度，以確保其符合設計要求。你還應該注意樓梯的連接方式，例如直梯、折梯或螺旋梯等。，，在繪制完成后，你可以通過添加細節來完善你的分析圖。這可能包括樓梯扶手、踏步、欄桿等元素，以及它們與樓梯結構的關系。你還可以使用不同的顏色和線條來突出關鍵部分，以增強圖表的可讀性和吸引力。，，繪制螺旋樓梯的分析圖需要一定的技巧和經驗。通過仔細研究設計參數并使用合適的繪圖工具或軟件，你可以創建一個清晰、準確的分析圖，幫助你更好地理解螺旋樓梯的結構設計和設計要點。

螺旋樓梯分析圖繪制方法

繪制螺旋樓梯的分析圖可以幫助你更好地理解其結構和設計要點。以下是幾種常用的方法：

1. 使用CAD軟件

CAD軟件（如AutoCAD）是繪制螺旋樓梯分析圖的常用工具。以下是詳細的步驟：

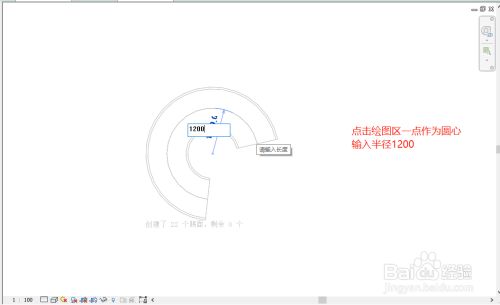

繪制基礎圓環
- 畫一個圓環，圓環的內外半徑根據樓梯的實際尺寸確定。
- 以圓心作兩條射線，作為修剪邊，修剪出踏板的形狀。
創建踏板
- 使用REGION命令將踏板和圓環變成面域。
- 環形陣列踏板面域，然后逐個向上調節位置（增加Z值），形成樓梯階梯布局。
繪制支柱
- 以圓心為圓心，畫一個圓，這個圓的半徑等于圓環的內半徑。
- 使用EXTRUDE命令拉伸圓面域形成支柱。
合并模型
- 使用UNION命令將所有踏板和支柱合成整體。
添加細節
- 根據需要添加扶手、欄桿等細節。
- 使用TRIM命令修剪多余的線條，使模型更加整潔。

2. 使用3D建模軟件

3D建模軟件（如3ds Max）也可以用來繪制螺旋樓梯的分析圖。以下是步驟：

創建基礎模型
- 打開3ds Max，選擇幾何體-樓梯。
- 選擇一種樓梯類型，適當調整參數。
使用螺旋線工具
- 使用3ds Max自帶的“螺旋線”工具創建螺旋結構。
- 添加“編輯多邊形”修改器，提取做踏步的線或面，擠出，刪除不要的線或面。
調整參數
- 調整螺旋線的參數，使其符合實際樓梯的設計要求。
- 使用“環形陣列”工具將踏步進行復制和排列。
添加細節
- 添加扶手、欄桿等細節。
- 使用“并集”命令將所有部分合成整體。

3. 手動繪制

如果你沒有專業的繪圖軟件，也可以手動繪制螺旋樓梯的分析圖。以下是步驟：

繪制平面圖
- 畫一個圓，表示樓梯的中心。
- 從圓心畫出若干條放射線，表示踏步的位置。
- 畫出踏步的形狀，確保每個踏步的寬度和高度一致。
繪制立面圖
- 畫出樓梯的側面視圖，表示踏步的高度和傾斜角度。
- 添加扶手和欄桿的線條。
繪制剖面圖
- 選擇一個合適的剖面位置，畫出樓梯的剖面圖。
- 表示出踏步、支柱和扶手的詳細結構。
標注尺寸
- 在圖中標注出所有重要的尺寸，包括踏步的寬度、高度、樓梯的總高度和直徑等。
