二層鋼結構簡單圖紙

撫順鋼結構施工工程30秒前1閱讀0評論

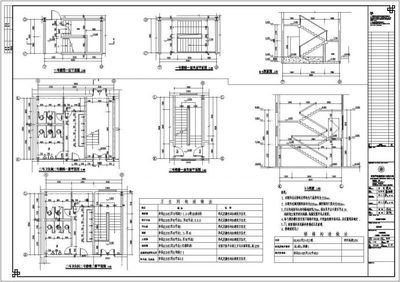

二層鋼結構的簡明設計圖紙包括了建筑的平面圖、立面圖和剖面圖。在平面圖中，可以看到建筑的布局，包括入口、樓梯、走廊等主要空間。立面圖描繪了建筑的外觀，展示了窗戶、門框等細節。剖面圖則展示了建筑的內部結構，包括墻體、樓板、梁等構件。這些圖紙為建筑師提供了詳細的設計參考，有助于他們更好地理解建筑的結構特點和設計要求。

二層鋼結構簡單圖紙概述

二層鋼結構的設計通常包括建筑平面圖、立面圖、結構布置圖、節點詳圖等多個組成部分。這些圖紙不僅展示了建筑物的外觀和內部布局，還詳細說明了鋼結構的連接方式、材料規格以及施工細節。在選擇或設計二層鋼結構圖紙時，需要考慮建筑物的功能、荷載情況、地理位置等因素，以確保設計既經濟又安全。

主要圖紙內容

以下是二層鋼結構簡單圖紙可能包含的主要內容：

圖紙類型	描述
建筑平面圖	展示建筑物各樓層的平面布局，包括房間劃分、走廊、樓梯等。
立面圖	表示建筑物的外部輪廓和外觀特征。

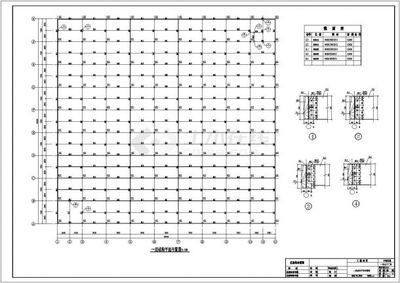

結構布置圖	顯示鋼結構的布置情況，包括柱、梁、支撐等主要構件的位置和尺寸。
節點詳圖	細致展示鋼結構連接節點的構造細節，包括焊接、螺栓連接等。
