二層鋼結構圖紙大全(二層鋼結構圖紙大全二層鋼結構圖紙大全的主要內容)
二層鋼結構圖紙大全主要包含以下內容:,,1. 二層鋼結構的基本組成:包括梁、柱、板等構件的尺寸、規格、材料等信息。,2. 二層鋼結構的設計要求:包括荷載、變形、穩定性等方面的設計要求。,3. 二層鋼結構的施工工藝:包括施工順序、施工方法、施工設備等方面的技術要求。,4. 二層鋼結構的質量控制:包括質量標準、檢測方法、驗收程序等方面的管理要求。,5. 二層鋼結構的安全管理:包括安全措施、應急預案、安全培訓等方面的管理要求。,6. 二層鋼結構的環保要求:包括環境保護、廢棄物處理、節能降耗等方面的環保要求。,7. 二層鋼結構的維護與保養:包括定期檢查、維修保養、安全防護等方面的管理要求。
二層鋼結構圖紙大全
二層鋼結構的設計和建造涉及到多個方面的圖紙,包括但不限于建筑施工圖、結構施工圖、節點大樣圖、平面圖、立面圖、剖面圖等。以下是根據搜索結果整理的一些二層鋼結構圖紙資源:
建筑施工圖和結構施工圖
建筑施工圖和結構施工圖是二層鋼結構設計的基礎,它們包含了建筑物的整體布局和結構細節。例如,某二層鋼結構別墅的建筑施工圖和結構施工圖就包括了樓梯剖面圖、鉸接詳圖、鋼梁布置圖等。
平面圖、立面圖和剖面圖
這些圖紙展示了建筑物的平面布局、外觀樣式和內部空間的垂直分層。例如,14米x12米二層鋼結構別墅設計CAD施工圖就包含了北立面圖、二層結構布置圖、檁條平面布置圖等內容。

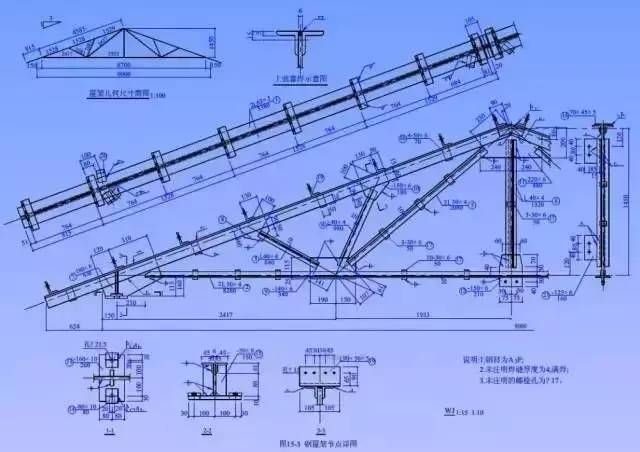

節點大樣圖
節點大樣圖詳細展示了鋼結構連接部位的構造細節,對于確保結構的安全性和穩定性至關重要。例如,某二層鋼結構別墅施工圖紙就包含了壓型鋼板與混凝土墻接頭大樣圖。
結構設計說明
結構設計說明提供了關于結構設計的詳細信息,包括材料選擇、施工要求等。例如,某二層鋼結構別墅設計CAD施工圖就包含了結構設計說明。
其他相關圖紙
除了上述主要類型的圖紙外,還有一些其他的圖紙也是二層鋼結構設計中不可或缺的部分,如基礎平面圖、屋頂排水圖、地腳螺栓布置圖等。
以上就是二層鋼結構圖紙大全的主要內容,這些圖紙可以幫助設計師和工程師更好地理解和實施二層鋼結構的設計方案。
