新型空心樓板是一種新型建筑材料，具有輕質、高強、抗震等特點。在高層建筑中的應用可以提高建筑物的承載能力和抗震性能，降低建筑物的自重和基礎造價，同時減少對周圍環境的影響。這種空心樓板的制作工藝簡單，施工方便，可以廣泛應用于高層住宅、商業建筑、辦公樓等各類建筑工程中。

一、新型空心樓板的定義與構成

新型空心樓板是一種在建筑結構領域具有創新性的樓蓋體系。

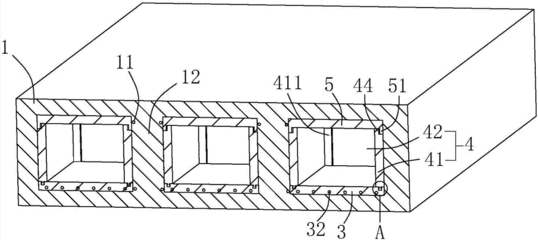

• 定義：它是在現澆混凝土樓板中按規則布置一定數量的預制永久性薄壁箱體（或其他芯模）而形成的空心樓蓋體系，也叫現澆無梁空心樓蓋，是繼無梁樓蓋、密肋樓蓋之后的一種新型樓蓋體系。
• 構成：
  • 芯模部分：
    • 有多種類型的芯模，如金屬芯模箱體，這種芯模解決了傳統產品重量大、體積大等問題，集輕質、抗震、防水、環保、熱絕緣、保溫、隔音等多功能于一體。并且在減輕結構重量、隔熱、防水、隔音、降低能耗、回收利用原材料、提高房間空間有效利用率、大跨度、增強耐火性等多方面有良好表現，適用于多種建筑類型，如多層建筑、高層寫字樓、工業建筑、地基、停車場、高校建筑、購物中心、醫院等。
    • 還有塑料芯模，像PP百替盒等，具有自重輕、鋼度大、抗震性能好、隔音效果好等優點，能節約砼用量，減輕結構自重，降低工程造價，減少地震作用，還可實現大開間，增大使用面積，在凈高度條件下可降低結構層高。
  • 混凝土部分：與芯模配合，在芯模按規則排列形成的布局下澆筑混凝土，形成整體的空心樓板結構。

二、新型空心樓板的優點

（一）結構性能方面

• 減輕自重：無論是金屬芯模還是塑料芯模的新型空心樓板，都能夠節約砼用量，減輕結構自重。例如，輕質箱體或薄壁盒構件在現澆空心樓蓋中的應用，可有效減輕整體結構重量，這對于建筑的基礎承載等方面的壓力有很大緩解作用。
• 增強結構性能：
  • 芯模填充體本身材料強度大于砼，可增強樓蓋的剛度和強度，很好地解決建筑大跨度、大開間的問題。如布置芯模填充體空心樓板，挖掘了鋼筋和砼材料的潛能，增強樓蓋的力學性能。
  • 像現澆空心樓板GBF竹芯既有板式樓蓋的傳力特性，又與梁式樓蓋自重相當，且各部分應力水平相對較低，無過分內力集中區域，鋼筋分散，具有更高的安全性。

（二）建筑功能方面

• 空間利用：
  • 可較方便地實現大開間，增大使用面積。在一些對使用面積有較高要求的場所，如商業樓、寫字樓等，這種優勢非常明顯。
  • 在使用凈高度的條件下，可降低結構層高，對于有高度限制的房屋很有利，比如在一些有航空限高要求的區域建設的建筑或者地下空間有限高要求的地下建筑等。
• 隔音隔熱：空心樓板結構中間的空心部分以及芯模材料的特性，使得其具有較好的隔音隔熱效果，能提高建筑內部的舒適度。

（三）經濟與施工方面

• 降低造價：
  • 減少混凝土用量，從而降低了材料成本。例如塑料芯模的空心樓板在節約砼用量的同時，也就降低了混凝土材料方面的成本投入。
  • 一些新型空心樓板在施工過程中能夠加快施工進度，降低人工成本。如采用輕質內?？招臉巧w填充箱技術，施工中鋼筋工程、模板工程由于在一個平面作業，施工功效大大加快，可降低人工成本約50%，模板工程施工進度加快一倍（雖然鋼筋分二次施工會使施工進度有所減慢，但總體在成本和效率上仍有優勢）。
• 便于施工：
  • 如組合網格空心樓板結構填充內模簡單，速度快。空心樓蓋是帶有工具型支撐系統的成型模板，不需要特殊的木模技師，方便工人掌握施工技術。

三、新型空心樓板的設計與施工要求

（一）設計要求

• 空心部分的尺寸規范：
  • 對于現澆混凝土空心樓板采用箱型內孔時，頂板厚度不應小于肋間凈距的1/15且不應小于50mm；當?shù)装迮渲檬芰︿摻顣r，其厚度不應小于50mm；內孔間肋寬與內孔高度比不宜小于1/4，且肋寬不應小于60mm，對預應力板不應小于80mm。
  • 采用管型內孔時，孔頂、孔底板厚均不應小于40mm，肋寬與內孔徑之比不宜小于1/5，且肋寬不應小于50mm，對預應力板不應小于60mm；其體積空心率不宜大于50%。
• 遵循相關標準：空心樓板GBF薄壁方箱芯模需要遵守《現澆空心樓蓋技術規程》(JGJ/T268 - 2012)、《混凝土結構用成孔芯?！?JG/T352 - 2017)、《密肋復合板結構技術規程》(JGJ/T275 - 2013)等規范和標準設計圖集。

（二）施工要求

• 支撐體系：支撐體系的安裝和拆除應符合GB50204的要求，保證縱向和橫向的整體穩定性、安全性和可靠性，并按設計要求施工。
• 芯模的放置：
  • 空心樓板金屬箱體（或其他芯模）的方向和位置應符合設計要求，直線度允許偏差不大于3‰，不大于15mm。芯模底部的空間高度要準確，縱橫方向都需符合要求。
  • 施工過程中若芯模發生明顯損壞時，應及時防止損壞進一步擴大并更換。在上法蘭盤表面敷設鋼筋后，應采取有效的修復措施堵塞損壞的芯模。
• 預留預埋：
  • 預留、安裝預埋設施（水平管線、電箱等）應布置在空心樓板的實體區域或肋寬范圍內。在管線密集的地方，可以采用小型內置箱等避讓措施。
  • 施工中應根據設計要求留設各種孔洞，盡量避免工程施工后二次剔鑿切割開洞，破壞已施工原結構以及構件。
• 鋼筋工程：上法蘭表面鋼筋的規格、型式、數量、敷設和綁扎方法應滿足設計要求，并且在混凝土澆筑前，應對鋼筋和預留預埋設施的安裝質量進行檢查和驗收。
