鋼結構預埋螺栓圖紙?jiān)趺纯矗ㄈ绾伍喿x鋼結構預埋螺栓圖紙)
鋼結構預埋螺栓圖紙是設計施工中不可或缺的重要文件,其內容通常包括螺栓的規格、數量、位置和埋設方式等。閱讀這類圖紙,需要遵循一定的步驟以確保理解無誤。仔細閱讀圖紙標題欄,了解工程名稱、施工單位、設計單位等信息。逐項查看螺栓的尺寸、直徑和長度,注意標注的公差范圍和材料類型。根據圖紙上的指示確定螺栓在結構中的精確位置,并注意檢查是否有特殊標記或說明。還需確認螺栓的數量是否與圖紙上的標注一致,以及是否需要調整以適應實際安裝情況。核對圖紙上的信息與現場實際情況是否相符,確保施工時能夠正確無誤地進行預埋工作。通過這些步驟,可以有效地理解和應用鋼結構預埋螺栓圖紙,為施工提供準確的指導。
如何閱讀鋼結構預埋螺栓圖紙
閱讀鋼結構預埋螺栓圖紙是一項技術性較強的工作,需要對圖紙的基本要素、符號、標注以及具體的施工要求有深入的了解。以下是詳細的步驟和要點:
1. 熟悉圖紙的基本要素
- 標題欄:查看圖紙的標題欄,了解圖紙的名稱、編號、比例、設計單位等基本信息。
- 圖例:熟悉圖紙中的圖例,了解各種符號和標記的含義。
2. 識別基本視圖
- 平面圖:顯示預埋螺栓在基礎平面上的布置情況。
- 立面圖:顯示預埋螺栓在基礎立面的布置情況。
- 剖面圖:顯示預埋螺栓在基礎內部的具體位置和深度。
3. 理解符號和標注
- 螺栓直徑符號:一般使用“M”或“Φ”符號表示,后接螺栓直徑的尺寸,例如“M20”或“Φ20”。
- 螺栓等級符號:一般使用數字和字母組合的方式表示,例如“8.8”、“10.9”等,表示螺栓的強度等級。
- 螺栓長度符號:一般使用“L”符號表示,后接螺栓長度的尺寸,例如“L100”或“L120”。
- 螺栓排列符號:一般使用字母和數字組合的方式表示,例如“M20x4”表示螺栓直徑為20mm,排列方式為4個螺栓。
- 螺栓數量符號:一般使用數字表示,例如“4”表示該連接處需要使用4個螺栓。
- 螺栓位置符號:通常是一個圓形,圓心處有一個點,表示螺栓的位置。
- 其他標注:可能還包括螺栓的材料、強度等信息。

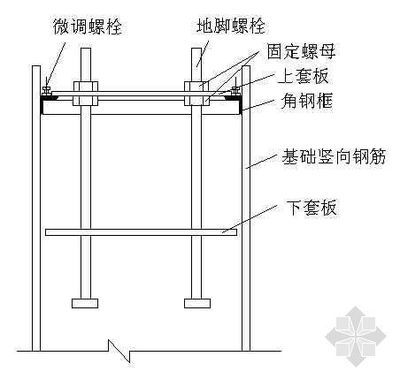

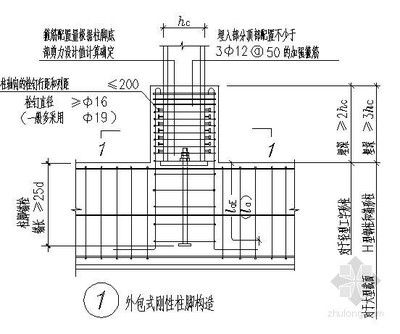

4. 查看預埋件結構圖
- 預埋件結構圖:詳細顯示預埋螺栓及其固定架的結構和尺寸。
- 預埋件的平面布置圖:顯示每個柱腳的螺栓布置、規格及相應的固定架尺寸。
5. 了解預埋方式
- 預留孔:預埋螺栓是否需要預留孔,還是直接澆注在預設基礎中。
- 直埋法:先在基礎上劃線定位,通過固定架控制同一鋼柱腳預埋螺栓之間的距離,調整固定架的位置,在鋼柱基礎澆搗混凝土之前埋入螺栓,與鋼筋連成一體,再澆筑混凝土一次固定。
6. 檢查具體尺寸和位置
- 螺栓中心線與軸線的距離:根據柱平面布置圖預埋螺栓的尺寸,計算出螺栓中心線與縱向軸線的距離。
- 標高:使用水準儀將標高從基準水準點引測到各個柱基礎的模板上。
- 螺栓頂?shù)臉?biāo)高:通過擰螺母來調整螺栓頂?shù)臉?biāo)高,確保符合設計要求。
- 螺栓的垂直度:確保螺栓在固定架上穿好后,自然下垂,保持垂直。
- 螺栓與基礎鋼筋的連接:用鋼筋將螺栓與埋設好的基礎鋼筋焊接連接,確保螺栓位置固定。
7. 復查和保護
- 復查:在基礎混凝土澆筑好后,對預埋螺栓進行全面的復核,確保螺栓的位置、標高和垂直度符合設計要求。
- 保護:在螺栓螺紋上涂適量的黃油,再用塑料紙包裹,用細鐵絲上中下綁扎三道,以避免混凝土澆筑時砂漿污染螺紋。
通過以上步驟,你可以系統地閱讀和理解鋼結構預埋螺栓圖紙,確保施工過程中的準確性和質量。
