空心板樓蓋結構(空心板樓蓋結構的應用案例)
空心板樓蓋結構是一種常見的建筑結構,其特點是在樓蓋中設置空心部分,以減輕樓蓋的重量并提高承載能力。這種結構廣泛應用于多層和高層建筑中,特別是在地震多發地區。以下是一些應用案例:,,1. 北京某商務中心:該建筑采用了空心板樓蓋結構,通過在樓蓋中設置空心部分,有效降低了樓蓋的重量,提高了抗震性能。由于樓蓋的自重減輕,減少了對地基的壓力,降低了基礎工程的成本。,,2. 上海某辦公樓:該建筑采用了空心板樓蓋結構,樓蓋中的空心部分不僅減輕了樓蓋的重量,還提高了樓蓋的剛度。這使得建筑物在承受地震力時能夠更好地保持結構的穩定性,避免了因地震引起的結構損傷。,,3. 廣州某住宅小區:該建筑采用了空心板樓蓋結構,樓蓋中的空心部分不僅減輕了樓蓋的重量,還提高了樓蓋的剛度。這使得建筑物在承受地震力時能夠更好地保持結構的穩定性,避免了因地震引起的結構損傷。,,這些案例表明,空心板樓蓋結構在實際應用中具有顯著的優勢,能夠有效提高建筑物的抗震性能和承載能力,降低基礎工程成本。
一、空心板樓蓋結構概述

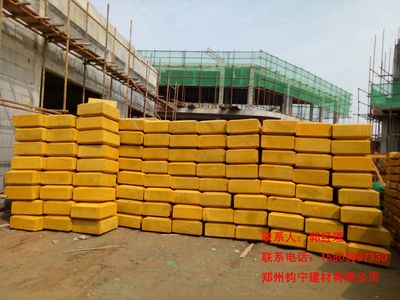

空心板樓蓋結構是一種新型樓蓋體系,是在現澆混凝土樓板中按規則布置一定數量的預制永久性薄壁箱體(或芯模)而形成的空心樓蓋體系,也叫現澆無梁空心樓蓋,通過安裝芯模產品后現澆而成的空心無明梁樓蓋。
二、空心板樓蓋結構的計算
(一)整體布置要求
- 合理傳遞荷載與作用:結構的整體布置應能合理地傳遞各種荷載和作用,具有明確的計算簡圖。
- 格板形狀:樓蓋中的各格板宜呈矩形,其他形狀格板宜咨詢相關專業人士。
- 支承方式
- 樓蓋中各區格板的支承可采用梁(或暗梁)、柱、墻。
- 樓蓋中承受過大集中荷載的部位宜作加強處理。
- 柱支祥板結構可根據需要設置暗柱相、柱相和托板。
- 遵循規范計算
- 樓蓋結構構件應根據承載能力極限狀態及正常使用極限狀態的要求分別進行承載力、裂縫寬度、變形等的計算和驗算及柱帽沖切驗算。
- 樓蓋結構構件受力鋼筋的配筋率應滿足規范最少配筋率的相關要求。
- 樓蓋的使用高度、抗震等級和結構分析應符合現行國家規范《混凝土結構設計規范》GB50010 - 2002、《建筑抗震設計規范》GB50011 - 2001、《高層建筑混報土結構技術規程》JGJ3 - 2002等的相關規定,并可參照《現澆混凝土空心樓蓋結構技木規程》CECS175 - 2004。
- 樓蓋受壓區高度宜控制在現澆砼(底、頂)面層內。
(二)不同支承情況下板厚與跨度比值
- 板柱體系
- 板柱—剪力墻體系樓(屋)蓋板(均勻雙向連續板)
- 無托板:對于非預應力樓板,板厚與跨度的最小比值為1/35L;對于預應力樓板,為1/40L(L為板的長邊計算跨度)。
- 有托板:對于非預應力樓板,為1/45L;對于預應力樓板,為1/45L(L為板的長邊計算跨度)。
- 采用托板式柱帽時,托板的長度和厚度應按計算確定,且每方向長度不宜小于板距度的1/6,其厚度不宜小于板厚度1/4。
- 板柱—剪力墻體系樓(屋)蓋板(均勻雙向連續板)
- 框架等其他體系
- 在框架、框剪、框筒、剪力墻、磚混結構體系中樓(屋)蓋板
- 單向板:1/30L(L為板的短邊計算跨度)。
- 雙向板:1/10L(L為板的短邊計算跨度,這里的雙向板系指板的長邊與短邊之比小于等于1.5的情況,當大于1.5時板厚宜適當增加)。
- 懸臂板、簡支板:1/30L(L為板的短邊計算跨度);連續板:1/10L(L為板的短邊計算跨度)??蚣転閹в锌蚣苊髁?梁高≥2倍板厚)或帶有寬扁梁的框架體系。
- 在框架、框剪、框筒、剪力墻、磚混結構體系中樓(屋)蓋板
(三)計算方法
- 類似于現澆板的計算方法
- 板厚可取等鋼度的折算板厚,適用于跨度在10m以內,周邊支承為現澆框架梁,且框架梁梁高≥2.5倍板厚或周邊支承為剪力墻、砌體等的中間格板。
- 將格板內板劃分為多個1m左右板條帶,板條帶用工字形梁或等剛度代換的矩形梁的形式輸入,板條帶的高度同板厚,寬度可為等剛度的寬度。在多格板樓蓋中,密布梁宜取為連續梁,柱間框架梁按實際截面輸入。
- 注意各設計師應注意自己所用計算軟件是否自動生成工字型梁自重,若自動生成計算時,應注意荷載重疊問題,PKPM只有腹板自重自動生成,無需考慮荷載重疊。
- 等代框架法
- 此方法一般用于柱支承板情況;柱上板帶代為框架梁,跨中板帶等代為一般連梁,計算時應考慮各截面等剛度代換和荷載重疊問題。
三、空心板樓蓋結構的構造措施
(一)跨高比規定
- 邊支承現澆砼空心樓板
- 對于單向板,不大于25;對于雙向板,跨度按短邊計,不大于30。
- 柱支承鋼筋砼空心樓板
- 跨度按長邊計,不大于30。
- 預應力砼空心樓板
- 可較鋼筋空心樓板適當增加。
(二)跨度限制
- 鋼筋砼GRC預制壁薄箱體空心樓板跨度不宜大于15m。
- 預應力砼空心樓板的跨度不宜大24m。
(三)截面尺寸規定
- 空心樓板的砼肋寬與芯模高度的比值不宜小于0.18,且不宜小于70mm(對于預應力空心樓板不應小于120mm)。
(四)箍筋設置
- 在空心樓板砼肋寬(包含空心模間肋寬,模端肋,模內肋)范圍內,均應根據肋寬大小設置單肢網片或雙肢構造箍筋,其間距不宜大于300mm(靠近支座部位宜適當加密且不大于200㎜)。
(五)鋼筋布置
- 空心樓板中非預應力縱向受力鋼筋可均勻置,鋼筋間距不宜大于250mm。
- 空心樓板無粘結預應力鋼筋布置在肋間,肋寬和樓板周邊的砼實心部分應符合國家現行標準《無粘結預應力混凝土結構技術規程》JGJ92 - 2004的規定。
(六)開洞處理
- 空心樓板上開洞時,應在洞口周邊設置實心加強帶并配置附加鋼筋。
(七)配筋率要求
- 空心樓板的縱向受力鋼筋最小配筋率、溫度收縮鋼筋的配筋率應符合現行國家標準《砼結構設計規范》GB50010的有關規定,配筋率按計算截面的實心面積計算。
(八)柱支承板樓蓋相關構造
- 應沿柱中心線設置實心梁,實心暗梁寬度≤Hz+hb。
- 柱周圍應設置實心暗柱帽,暗柱帽從柱邊外伸寬度宜≥hb+100㎜(hb為板厚) 。
四、空心板樓蓋結構的優點
- 提高凈空高度:每層降低建筑梁高0.2 - 0.4米左右,有利于水平管線、空調管道的安裝,同等高度可增加樓層數量。
- 綜合造價低(直接成本)
- 無梁板的鋼筋混凝土定額單價為有梁板的80%,大大降低了鋼筋混凝土單價。
- 降低了樓板鋼筋混凝土的總重量。
- 由于自重降低,支承樓板的柱、墻和基礎荷載也相應減少,這樣又可以減少構件截面,減少配筋;由于層高降低,使基坑挖運和基坑支護工程量都減少。
- 降低了層高,提高了凈空高度,節約豎向構件費用。
空心板樓蓋結構的設計要點
空心板樓蓋結構的施工難點
空心板樓蓋結構的維護保養
空心板樓蓋結構的應用案例
