鋼結構廠房圖紙基本識圖(鋼結構廠房圖紙基本識圖技巧分析鋼結構廠房圖紙基本識圖技巧)

鋼結構廠房圖紙是建筑設計的重要組成部分,其識圖技巧對于確保工程順利進行和質量達標至關重要。本文首先介紹了鋼結構廠房圖紙的基本組成,包括平面圖、立面圖、剖面圖等,并闡述了各部分的用途和表達方法。文章分析了鋼結構廠房圖紙中常見的符號和術語,如構件編號、尺寸標注、材料表示等,并提出了相應的解讀方法。還探討了圖紙中的結構布置、連接方式、施工順序等內容,強調了理解這些內容對施工的重要性。通過案例分析,總結了識圖過程中的關鍵技巧,如對比分析、空間想象能力和細節觀察能力的培養,并提供了實用的識圖建議。掌握鋼結構廠房圖紙的基本識圖技巧,有助于提高設計質量和施工效率。

鋼結構廠房圖紙基本識圖

鋼結構廠房圖紙是建筑設計和施工的重要依據,正確理解和識圖對于確保施工質量和安全至關重要。以下是一些基本的識圖要點和技巧:

1. 基本構件代號

  • WLT:屋面檁條
  • QLT:墻面檁條
  • YC:隅撐
  • XG:系桿
  • SC:水平支撐
  • ZC:柱間支撐
  • GL:鋼梁
  • GZ:鋼柱

了解這些基本構件的代號有助于快速識別圖紙中的各個部分。

2. 圖紙類型

鋼結構廠房圖紙通常包括以下幾種類型:

  • 平面圖:展示廠房的整體布局和結構形式,標注建筑物的尺寸、布置等信息。
  • 立面圖:展示建筑物的立面,幫助理解建筑的外觀和高度。
  • 剖面圖:展示建筑物的內部結構,有助于理解樓層和墻體的布置。
  • 詳圖:詳細描繪各種構件的形狀、尺寸、材料和連接方式等。

3. 構件尺寸標注

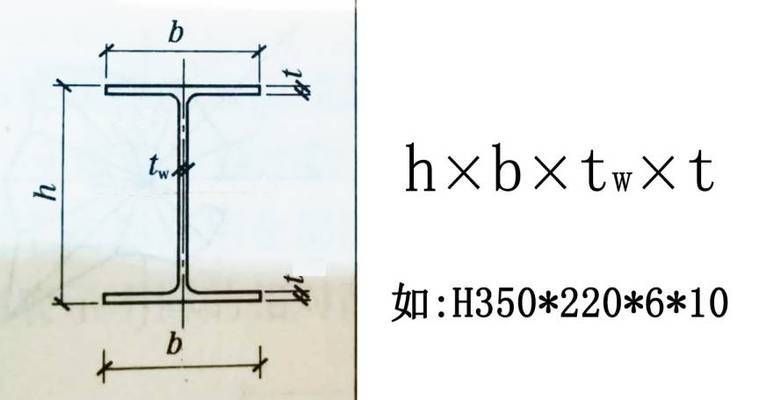

  • H型鋼:常見的鋼結構材料,標注其高度、寬度和厚度。
  • C型檁條:用于屋面和墻面,標注其長度和截面尺寸。
  • 圓鋼:標注直徑和長度。

熟悉這些尺寸標注的含義,有助于準確理解圖紙中的具體要求。

4. 焊接和連接符號

  • 焊縫類型及其符號:例如,雙面角焊縫5mm高,標注為“雙面角焊縫5mm高”。
  • 鉚接和螺栓連接:標注鉚釘和螺栓的位置、數量和規格。

5. 結構合理性

  • 載荷分析:考慮荷載、風荷載、地震荷載等因素,確保結構的穩定性和安全性。
  • 材料選擇:合理選擇材料和構件,確保結構的承載能力和抗震性能。

6. 施工可行性

  • 構件制作和安裝順序:合理安排構件的制作和安裝順序,避免施工過程中的困難和風險。

7. 經濟性

  • 材料和成本:在滿足結構要求的前提下,盡量減少材料的使用量和工程的成本。

8. 實際應用

  • 實物印象:在腦海中建立基本的實物印象,可以參考簡單的廠房實例,幫助更好地理解圖紙。
  • 多練習:通過實際操作和練習,提高識圖能力??梢允褂肅AD軟件進行繪圖練習,熟能生巧。

實踐建議

  1. 參考專業網站:如魯文建筑網、土木工程在線筑龍網等,這些網站提供了大量的圖紙和教程。
  2. 實際項目觀摩:參觀實際的鋼結構廠房項目,結合圖紙進行現場學習。
  3. 多練習:使用CAD軟件繪制鋼結構圖紙,通過實際操作加深理解。

通過以上步驟,你可以逐步掌握鋼結構廠房圖紙的基本識圖技巧,為實際工作提供有力支持。
