鋼結構網架圖(鋼結構網架圖是什么?)

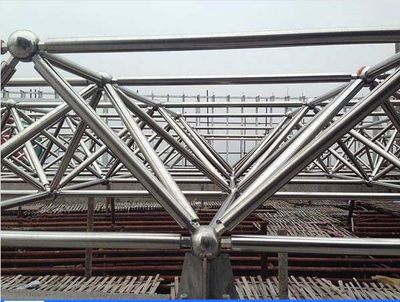

鋼結構網架圖是一種用于表示大型建筑結構中鋼制網格狀支撐系統的圖形工具。這種結構通常由一系列相互連接的桿件和節點組成,形成復雜的三維網絡形狀。鋼結構網架圖不僅幫助工程師和設計師在設計階段可視化和理解結構的形狀、尺寸和力學性能,而且對于施工過程至關重要,因為它提供了關于如何安裝和維護這些復雜結構的詳細信息。,,鋼結構網架圖通過精確地表達每個節點和桿件的位置和相對關系,確保了整個結構的穩定性和強度,同時也便于進行荷載分析和優化設計。在現代建筑工程中,隨著技術的進步,鋼結構網架圖的使用越來越廣泛,特別是在需要高強度和大跨度空間的建筑項目中。
鋼結構網架圖
鋼結構網架圖是指用于描述鋼結構網架結構的設計圖紙,它包含了網架結構的各種細節信息,如桿件布置、節點連接、材料規格等。這些圖紙對于鋼結構網架的設計、制造和施工都至關重要。以下是關于鋼結構網架圖的一些詳細信息。
鋼結構網架圖的內容
鋼結構網架圖通常包括以下幾個方面的內容:
圖紙內容 | 描述 |
---|---|
設計說明 | 包括網架設計的總體說明和技術要求。 |
平面布置圖 | 顯示網架在水平方向上的布局,包括桿件的位置和連接方式。 |
立面圖 | 表示網架在垂直方向上的形狀和尺寸。 |
剖面圖 | 展示網架的內部結構和各部分的相對位置。 |
節點大樣圖 | 詳細展示節點的構造和連接細節。 |
桿件材料表 | 列出所有桿件的規格、型號和數量。 |
鋼結構網架圖的獲取途徑
鋼結構網架圖可以通過多種途徑獲取。一些專業的網站提供了大量的鋼結構網架施工圖供設計師參考和下載。例如,土木在線網站就提供了豐富的鋼結構網架施工圖資源,涵蓋了各種類型的網架結構,包括單層廠房、多層建筑、體育場館等。
鋼結構網架圖的設計要點
在設計鋼結構網架圖時,需要考慮以下幾個要點:
設計要點 | 描述 |
---|---|
受力分析 | 確保網架結構能夠承受預期的荷載,包括自重、風荷載、雪荷載等。 |
節點設計 | 合理設計節點,確保桿件之間的可靠連接。 |
材料選擇 | 根據設計要求選擇合適的鋼材和連接材料。 |
安裝指導 | 提供詳細的安裝指導,確保施工過程的安全和質量。 |
鋼結構網架圖的應用領域
鋼結構網架因其優異的力學性能和美觀的外觀,被廣泛應用于各種建筑領域。以下是一些典型的應用場景:
應用領域 | 描述 |
---|---|
體育館 | 適用于大型體育館的屋蓋結構。 |
影劇院 | 適合影劇院的觀眾廳和舞臺區域。 |
展覽廳 | 適用于展覽廳的展示空間。 |
候車廳 | 適合火車站、機場等交通樞紐的候車區域。 |
體育場看臺 | 適用于體育場的看臺雨篷。 |
飛機庫 | 適合飛機庫的停放和維修區域。 |
車間 | 適用于工業廠房的生產區域。 |
綜上所述,鋼結構網架圖是鋼結構網架設計和施工的重要依據,它包含了網架結構的所有關鍵信息。設計師可以通過專業的網站獲取這些圖紙,并根據設計要點進行合理的結構設計。鋼結構網架因其優越的性能,被廣泛應用于各種建筑領域,為現代建筑提供了更多的可能性。
