網架結構施工技術是現代建筑中的一種重要結構形式，其特點是具有極高的承載力和良好的空間性能。網架結構能夠靈活地應用于各種建筑平面形狀，如矩形、圓形或橢圓形等，這歸功于其獨特的構造方式。網架結構由一系列大小不一的桿件通過節點連接而成，形成一個整體的空間網格，從而在承受荷載時能夠分散壓力，減少應力集中。這種結構不僅美觀大方，而且能夠適應不同的建筑設計需求，為建筑物提供了多樣化的可能性。由于網架結構的靈活性，施工過程相對簡單，大大縮短了建設周期，同時降低了材料成本和施工難度。網架結構施工技術以其獨特的優勢，在現代建筑工程中得到了廣泛應用，為建筑師和工程師提供了一種高效且經濟的解決方案。

網架結構施工技術概述

一、網架結構特點

• 安全性能好：網架結構為空間桿系結構，有三維受力特點，能承受各方向作用。且多為高次超靜定結構，即使一桿局部失效，內力可重新調整，結構一般不會失效，安全儲備較高。
• 空間受力好：空間交匯的桿件既是受力桿件又是支撐桿件，工作時協同工作，整體性、穩定性好，空間剛度大，能有效承受非對稱荷載、集中荷載和動荷載，抗震性能佳。
• 節省材料：在節點荷載作用下，桿件主要承受軸向拉力和壓力，可充分發揮材料強度，節省鋼材。
• 施工速度快：網架結構組合規律，大量桿件和節點形狀、尺寸相同，規格較少，便于工廠成批生產，產品質量高，現場拼裝容易，可提高施工速度。
• 占用空間小：能用較小規格桿件建造大跨度結構，結構占用空間小，可有效利用空間，如在網架上下弦之間布置設備及管道等。

二、網架結構適用范圍

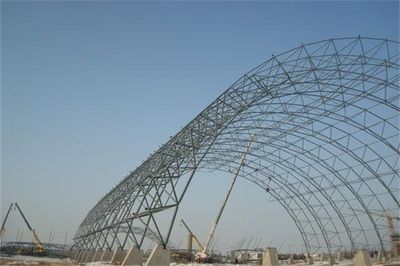

網架結構平面布置靈活，可用于矩形、圓形、橢圓形、多邊形、扇形等多種建筑平面。建筑造型新穎、輕巧、壯觀，極富表現力，廣泛用作體育館、展覽館、俱樂部、影劇院、食堂、會議室、候車廳、飛機庫、車間等的屋蓋結構。

三、網架結構類型

（一）按外形分類

• 平板網架（網架）：較為常見的一種網架結構形式。
• 曲面網架（網殼）：外形為曲面形狀的網架結構。

（二）按節點形式分類

• 焊接球節點：其施工工藝如采用高空散裝法時，包含放線驗線、滿堂腳手架搭設、安裝下弦平面網絡、安裝上弦倒三角網絡、安裝下弦正三角網絡、調整緊固、安裝屋面帽頭、支座焊接、驗收等操作流程。施工準備階段，材料方面鋼網架安裝的鋼材與連接材料，如高強度螺栓、焊條等要符合設計要求并有出廠合格證；主要機具包含電焊機、氧 - 乙炔切割設備等多種工具；作業條件包括安裝前對網架支座軸線與標高驗線檢查、對柱頂混凝土強度檢查等。
• 螺栓球節點：如在西科雅香精香料廠生產車間屋蓋網架工程中的螺栓球節點網架為正放四角錐型式，網格尺寸為3m×3m，支撐方式為下弦支撐等。其安裝過程中，依據螺栓球節點網架的特點，為保證工期、質量和降低成本，可先在地面組裝好兩個單元后吊裝就位，其余網架在組裝好的網架上高空散裝并依次延伸。安裝時要檢查支承面是否符合要求，安裝過程中要注意桿件連接、螺母擰緊、螺栓到位等情況，且要邊安裝邊測量網格的長度、高度和垂度以便及時校正和調整，安裝完成后要進行檢查并固定支座等操作。
• 鋼板節點：暫未查詢到更多其獨特施工工藝方面的詳細內容。

四、網架結構施工技術要點

（一）安裝方法

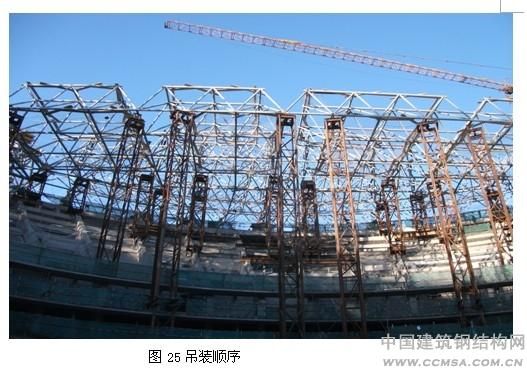

• 高空散裝法：
  • 施工準備：
    • 材料要求：鋼網架安裝的鋼材與連接材料（高強度螺栓、焊條等）應符合設計要求，且有出廠合格證。
    • 主要機具：電焊機、氧 - 乙炔切割設備、砂輪鋸等多種工具設備需準備齊全。
    • 作業條件：安裝前需對網架支座軸線與標高進行驗線檢查；對柱頂混凝土強度進行檢查，符合要求后才能安裝；采用該方法時要搭設滿堂腳手架，并放線布置好各支點位置與標高；臨時支點選用千斤頂為宜，便于調整網架高度且拆卸時可同步下降、分段卸荷。
  • 操作工藝：放線驗線→滿堂腳手架搭設→安裝下弦平面網絡→安裝上弦倒三角網絡→安裝下弦正三角網絡→調整緊固→安裝屋面帽頭→支座焊接、驗收。其中放線驗線環節要對現場尺寸（邊長、對角線長度等）、預埋鐵件尺寸及位置等進行校核；滿堂腳手架搭設要符合相關安全技術規范和操作規程；現場組裝時按編號以中心小單元為基準向四周組裝，組裝前要先放置好支座，組裝過程中要注意各部分的尺寸校核，施焊前要清除點焊的焊渣等。
• 高空滑移法：暫未查詢到詳細施工工藝內容。
• 地面拼裝總體吊裝法：暫未查詢到詳細施工工藝內容。

（二）安裝注意事項

• 測量與校正：在網架安裝過程中，需要邊安裝邊測量網格的長度、高度和垂度，如發現偏差太大時，應及時予以校正和調整。例如在螺栓球節點網架安裝中，要精確地測量和校正各桿件連接情況，確保安裝準確。
• 節點連接：
  • 對于螺栓球節點網架，桿件之間全部采用螺栓連接，安裝時要檢查所有套筒螺母是否擰緊，高強螺栓是否到位，安裝完成后要將緊定螺釘旋入螺栓深槽內固定。
  • 焊接球節點網架在施焊前要清除點焊的焊渣，保證焊接質量。
• 支座安裝：支座處錨栓要固定，螺母下最好加設彈簧墊圈防止松動，將小墊板與支座底板焊牢，但網架支座與土建支承面預埋鐵不能固焊，以保證水平方向可以位移。

（三）安全與質量保障

• 安全方面：遵循“安全第一，預防為主”的目標，施工現場人員要熟知本工種的安全技術操作規程。在網架安裝過程中，特別是高空作業時，要做好安全防護措施，確保施工人員安全。
• 質量方面：網架結構的鋼材與連接材料等要符合設計要求并有出廠合格證，安裝過程中要按照相關的工藝流程和標準進行操作，確保網架結構的質量。如焊接球節點網架安裝時要對網架支座軸線與標高進行驗線檢查，確保其位置符合設計要求。
