現澆空心樓板是一種在建筑施工中常見的結構形式，它通過現澆的方式將鋼筋混凝土澆筑成型，形成具有空心特性的樓板。這種樓板的主要特點包括：，，1. 構造簡單：由于是整體澆筑而成，無需預制構件，減少了現場安裝的復雜性。，2. 承載能力強：空心樓板內部可以填充輕質材料，如泡沫塑料、礦渣棉等，減輕樓板的自重，提高其承載能力。，3. 抗震性能好：空心樓板的內部空間可以作為“隔震層”，有效吸收和分散地震能量，提高建筑物的抗震性能。，4. 隔音效果好：空心樓板的隔音性能優于實心樓板，可以減少噪音傳播，改善居住環境。，5. 施工速度快：由于是現場澆筑，不需要預制構件，施工速度相對較快。，6. 成本相對較低：相比傳統的實心樓板，現澆空心樓板在材料和施工成本上具有一定的優勢。

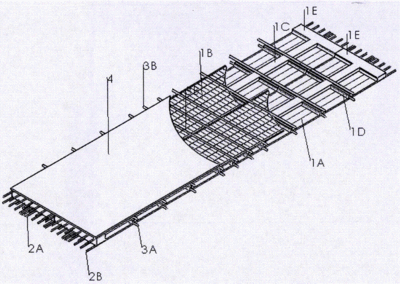

現澆空心樓板的構造

現澆空心樓板是一種常用的樓板結構，具有高強度和良好的抗震性能。其構造主要包括以下幾個部分：

1. 基本構成

預埋鋼筋：在樓板施工前，預先鋪設和固定鋼筋，以增強樓板的強度和穩定性。
混凝土：在施工現場現澆混凝土，形成樓板結構。
空心結構：樓板內部為空心結構，通常使用輕質多孔聚苯泡沫材料作為填充主材，外裹隔離層起保護與防水作用，頂部或底部的表面加強層用以抵御施工及抗浮荷載。

2. 模板和支撐

模板支撐：利用模板和支撐結構支撐混凝土，在施工過程中保持樓板的形狀和穩定性。
模板安裝：樓板底模安裝完成并驗收合格，且框架結構的框架梁鋼筋等已綁扎完成后，方可進行空心樓板施工。
抗浮措施：安裝內模后，采取抗浮措施，防止芯模上浮。

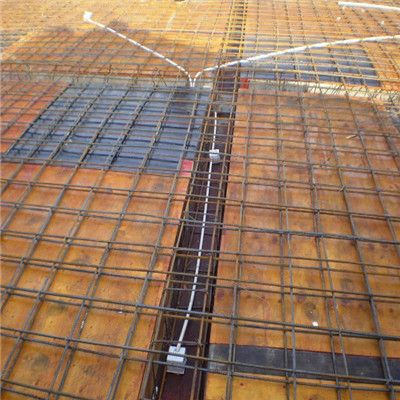

3. 鋼筋布置

板底鋼筋：在樓板底部鋪設鋼筋，以增強樓板的承載能力。
板面鋼筋：在樓板上部鋪設鋼筋，綁扎順序與底部相反，但綁扎方向與底部鋼筋相同。
限位卡鋼筋：用于固定芯管的位置，防止其移動。
預留預埋：安裝預留預埋管線盒，盡量布置在肋間，避免在現澆板內集中布置水電預埋管線。

4. 混凝土澆筑

澆筑流程：安裝模板 → 彈位線 → 安裝鋼筋 → 安裝預留預埋 → 內模安裝 → 板面鋼筋安裝 → 混凝土澆筑 → 混凝土養護 → 模板拆除。
澆筑要求：應保證空心管上、下及管間的混凝土振搗密實，且不應破壞空心管材。
分層澆筑：樓板厚度超過500mm時，肋間混凝土應采用分層布料和振搗的方式連續澆筑，一般每層厚度以300~500mm為宜。
冬季施工：冬季施工時，應將表面和內部的冰雪雜物清除干凈，且輕質實心填充芯模不得進行澆水，應直接進行覆蓋保溫養護。

5. 質量控制

厚度控制：應保證空心樓板的板底、板頂和管間最薄處混凝土的厚度滿足設計要求，且空心樓板標高誤差在10mm以內。
抗浮點檢查：抗浮點設完成后，應進行抗浮點專項中間檢查驗收，以保證抗浮點設置均勻，固定牢固，位置準確，且滿足抗浮要求。
試件檢測：應保證空心樓板養護過程中，混凝土標養試件及同條件養護試件符合設計要求，且主體結構實體檢測強度評定應滿足條件。
