鋼結構廠房是一種常見的工業建筑結構，它利用鋼材的高強度和良好的可塑性來構建各種類型的工業設施。這種結構通常具有以下特點：，，1. 強度高：鋼結構由于其材料特性，能夠承受較大的荷載，包括風載、雪載等自然因素，以及機械負荷如機器重量和震動。，2. 施工速度快：鋼結構工廠可以快速地組裝和拆卸，便于大規模建設和快速重建。，3. 靈活性高：鋼結構可以根據需要靈活地調整設計，適應不同的工業需求。，4. 抗震性能好：鋼結構在地震等自然災害發生時，由于其輕質和剛度大的特性，能更好地吸收和分散能量，減少災害影響。，5. 維護成本低：鋼結構相對于傳統的混凝土結構，維護成本較低，且易于清潔和維護。，，鋼結構廠房因其獨特的優點，在現代工業建筑中得到了廣泛的應用。

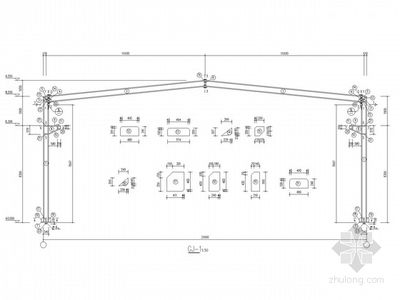

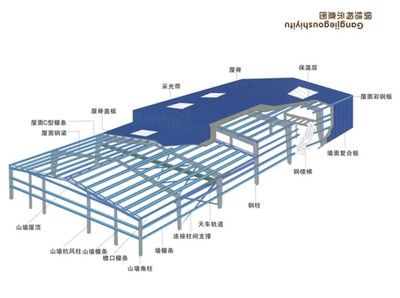

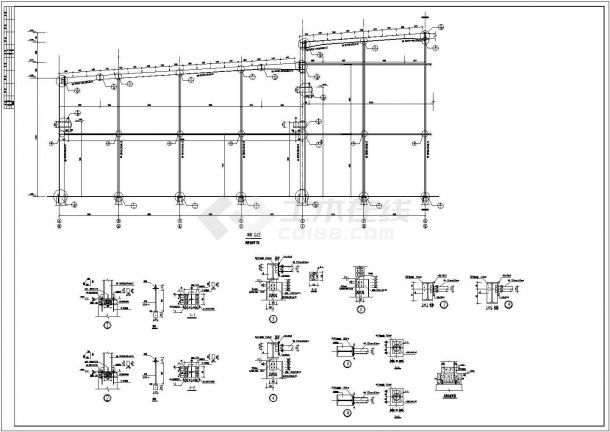

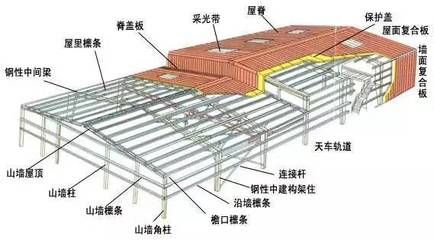

鋼結構廠房圖解

鋼結構廠房是一種常見的工業與民用建筑設施，其主要特點是承重構件由鋼材組成，包括鋼柱子、鋼梁、鋼結構基礎、鋼屋架等。鋼結構廠房因其質量輕、強度高、跨度大等特點，在現代建筑中得到了廣泛應用。以下是關于鋼結構廠房的一些詳細解釋和圖解。

建筑體系

門式剛架體系

門式剛架結構以柱、梁組成的橫向剛架為主受力結構，剛架為平面受力體系。為保證縱向穩定，設置柱間支撐和屋面支撐。剛架柱和梁均采用截面H型鋼制作，各種荷載通過柱和梁傳給基礎。一般為C型鋼、Z型鋼。承受屋面板和墻面板上傳遞來的力，并將該力傳遞給柱和梁。

多層框架體系

多層框架體系包括純剛接框架、剛接-支撐框架和支撐式框架?？蚣苤刹捎肏型截面、箱形截面、十字形截面、圓管形截面等。所有上部結構的力都通過框架柱傳遞給基礎?？蚣芰阂话悴捎肏型截面。樓蓋和屋蓋上的力通過框架梁傳遞給框架柱。支撐采用一般采用熱軋型鋼制作，其功能是傳遞層間水平力和保證結構的剛度。

支撐、系桿

支撐分為柔性支撐和剛性支撐兩種。柔性支撐由圓鋼制作，安裝時必須張緊，主要用于門式剛架結構。剛性支撐由型鋼制作，用于多層框架、吊車梁下段支撐等剛度要求高的結構中。根據需要，支撐還有人字形、八字形、K形、V型、門形、L形、Y形、單斜桿等形式。

隅撐

隅撐的設置在于梁或柱受壓翼緣的平面外計算長度。隅撐可用角鋼制作或扁鋼壓制成型。在多層框架體系中，梁柱剛接的位置常設置水平隅撐。

吊車梁

吊車梁為吊車荷載的承載構件，由鋼板焊接成型。吊車噸位大時設置制動桁架或制動梁來抵抗橫向水平荷載。

屋面、墻面壓型鋼板

屋面、墻面壓型鋼板有多種板型，如HV-203KL-406板、HV-380SF-760板、HV-475SF-475板等。這些板型可用于屋面板和墻面板，采用自攻螺釘和屋面檁條或墻梁連接。用作屋面板時，螺釘穿過波峰與屋面檁條固定；用作墻面板時，螺釘在靠近波峰的波谷平直段與墻梁固定。

天溝

天溝為鋼板折制成型，根據鋼板選用的材質和涂層情況，可分為普通鋼板天溝、鍍鋅鋼板天溝、不銹鋼板天溝三類。

以上是對鋼結構廠房的一些基本圖解和解釋。在實際設計和施工過程中，還需要考慮更多的細節和技術要求。
