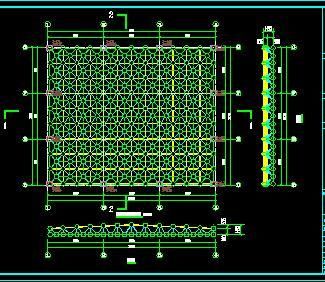

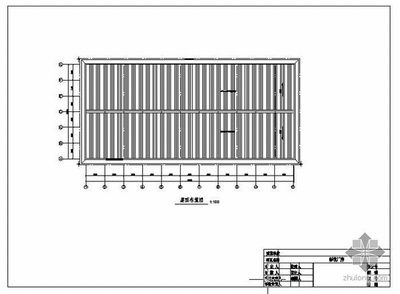

網架結構圖紙是建筑領域中用于描述和繪制大型空間結構（如體育館、展覽中心等）的詳細設計圖。這種結構通常由多個三角形或四邊形的桿件相互連接，形成一個穩定的網格狀體系。網架結構具有重量輕、跨度大、剛度好等優點，廣泛應用于工業廠房、體育場館、劇院舞臺等多種場合。，，網架結構的圖紙主要包括以下部分：，1. 平面圖：展示整個結構的布局和尺寸，包括柱子、主梁、次梁以及支撐系統的位置和尺寸。，2. 立面圖：從上到下展示網架結構的外觀和細節，包括屋面板、屋頂支撐和遮陽設施。，3. 剖面圖：從側面或某個特定角度展示網架結構的斷面，以便于理解其內部構造和連接方式。，4. 節點詳圖：詳細描繪網架結構中各個節點的設計和構造，包括螺栓連接、焊接等細節。，5. 施工圖紙：包括構件加工圖、裝配圖和預埋件布置圖，指導實際施工過程。

網架結構圖紙概述

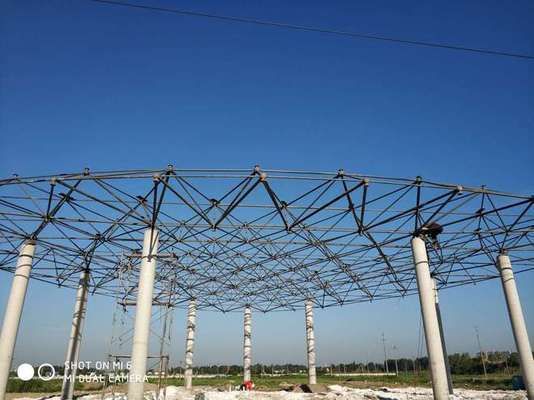

網架結構是一種空間結構，由多根桿件按照一定的網格形式通過節點連結而成。它具有空間受力小、重量輕、剛度大、抗震性能好等優點，常用于體育館、展覽廳、候車廳等建筑的屋蓋。網架結構的設計和施工需要精確的圖紙，以確保結構的安全性和功能性。

網架結構圖紙的分類

網架結構圖紙可以根據不同的建筑功能和結構形式進行分類。例如，有適用于體育場館的網架結構圖紙，也有適用于教育設施的網架結構圖紙。此外，網架結構還可以根據支承條件分為周邊支承、四點支承、多點支承等多種形式。

網架結構圖紙的內容

網架結構圖紙通常包括設計說明、結構平立面圖、結構安裝圖、桿件材料表、螺栓球節點詳圖等內容。這些圖紙?zhí)峁┝司W(wǎng)架結構的設計參數、安裝指導和材料信息，是施工過程中的重要參考文檔。

網架結構圖紙的獲取途徑

網架結構圖紙可以通過專業的建筑資料網站進行下載。這些網站提供了多種類型的網架結構圖紙，包括體育館、文化中心、學校餐廳等不同應用場景的圖紙。用戶可以根據自己的需求選擇合適的圖紙進行參考和學習。

注意事項

在使用網架結構圖紙時，需要注意圖紙的適用范圍和設計參數。例如，某些圖紙可能適用于特定的地理位置和氣候條件，或者具有特定的抗震設防烈度。因此，在應用這些圖紙時，需要結合實際情況進行適當?shù)恼{(diào)整和驗證。

綜上所述，網架結構圖紙是網架結構設計和施工的重要依據，包含了豐富的設計信息和技術細節。通過專業的建筑資料網站，用戶可以方便地獲取到各種類型的網架結構圖紙，以滿足不同的建筑需求。在使用這些圖紙時，需要注意圖紙的適用條件和設計參數，確保結構的安全性和可靠性。
