鋼結構栓釘布置間距
摘要:,在鋼結構工程中,栓釘?shù)牟贾瞄g距是影響結構性能的關鍵因素之一。合理的栓釘布置間距可以有效提高結構的承載力、剛度和穩定性。本研究旨在探討不同布置間距對鋼結構性能的影響,通過實驗研究和理論分析,得出了最優的栓釘布置間距。結果表明,當栓釘間距為100mm時,結構的承載力和剛度均達到最佳狀態。該研究還分析了栓釘間距對疲勞壽命的影響,發現適當?shù)拈g距可以延長疲勞壽命。合理的栓釘布置間距對于確保鋼結構工程的安全和穩定至關重要。
鋼結構栓釘布置間距
在鋼結構中,栓釘?shù)牟贾瞄g距是根據不同的規范和具體的應用場景來確定的。以下是幾個關鍵的規范要求:
1. 《高規》第11.4.17條

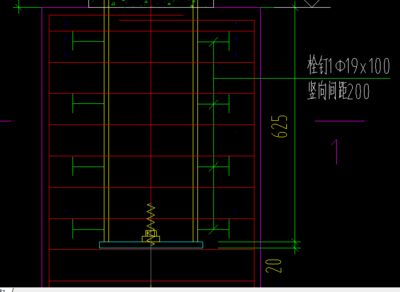

- 柱腳部位和柱腳向上延伸一層的范圍內:宜設置栓釘,其直徑不宜小于19mm,其豎向及水平間距不宜大于200mm。
- 注:當有可靠依據時,可通過計算確定栓釘數量。
2. 《高規》第11.4.2條
- 型鋼混凝土懸臂梁自由端的縱向受力鋼筋:應設置專門的錨固件,型鋼梁的上翼緣宜設置栓釘。
- 栓釘?shù)淖畲箝g距:不宜大于200mm。
- 最小間距:沿梁軸線方向不應小于6倍的栓釘桿直徑,垂直梁方向的間距不應小于4倍的栓釘桿直徑,且栓釘中心至型鋼板件邊緣的距離不應小于50mm。
- 栓釘頂面的混凝土保護層厚度:不應小于15mm。
3. 《組合規范》第4.4.5條
- 抗剪栓釘?shù)闹睆揭?guī)格:宜選用19mm和22mm,其長度不宜小于4倍栓釘直徑。
- 水平和豎向間距:不宜小于6倍栓釘直徑且不宜大于200mm。
- 栓釘中心至型鋼翼緣邊緣距離:不應小于50mm。
- 栓釘頂面的混凝土保護層厚度:不宜小于15mm。

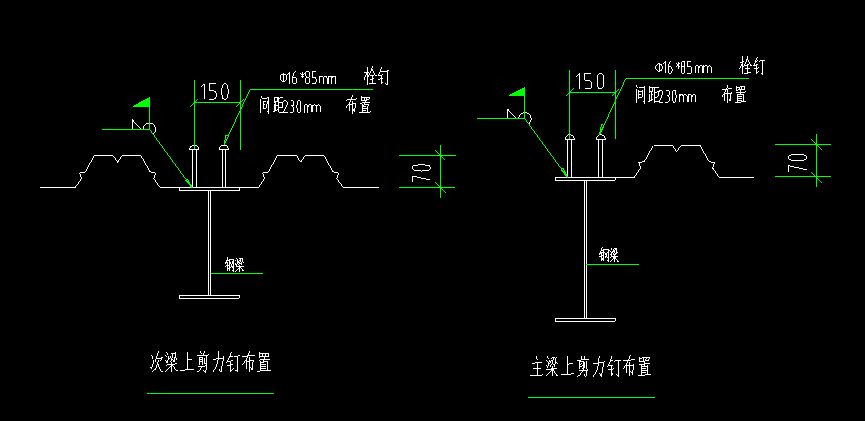

4. 樓承板和鋼筋桁架樓承板的栓釘設置
- 樓承板栓釘中心至鋼梁上翼緣側邊或預埋件邊的距離:不應小于35mm,混凝土鋼梁上翼緣側邊的距離不應小于60mm。
- 栓釘沿梁軸線方向間距:不應小于栓釘桿徑的6倍,不應大于樓承板厚度的4倍,且不應大于400mm。
- 栓釘垂直于梁軸線方向間距:不應小于栓釘桿徑的4倍,且不應大于400mm。
- 當栓釘位置不正對鋼梁腹板時:
- 在鋼梁上翼緣受拉區,栓釘桿直徑不應大于鋼梁上翼緣厚度的1.5倍。
- 在鋼梁上翼緣非受拉區,栓釘桿直徑不應大于鋼梁上翼緣厚度的2.5倍。
- 栓釘桿直徑不應大于壓型鋼樓承板凹槽寬度的0.4倍,且不宜大于19mm。
- 鋼筋桁架樓承板栓釘長度:不應小于其桿徑的4倍,焊后栓釘高度H應大于壓型鋼樓承板高度加上30mm,且應小于壓型鋼樓承板高度加上75mm。
- 栓釘頂面混凝土保護層厚度:不應小于15mm,栓釘釘頭下表面高出壓型鋼樓承板底部鋼筋頂面不應小于30mm。
- 樓承板焊栓釘?shù)姆椒?/strong>:接通焊機焊槍電源,柱狀栓釘套在焊槍上,防弧座圈,啟動焊槍。
5. 壓型鋼板混凝土組合樓板施工工法
- 栓釘直徑:板跨6m時,栓釘直徑19mm。
- 栓釘高度:焊后栓釘高度應大于波高加30mm,栓釘頂面混凝土保護層厚度≤15mm。
- 栓釘間距:
- 沿梁軸線方向布置,其間距≥5d(d為栓釘直徑)。
- 垂直梁軸線方向布置,其間距≥4d。
- 邊距≥35mm。
- 栓釘焊接:
- 熔焊栓釘機的用電量大,為保證焊接質量及其他用電設備的安全,必須單獨設置電源。
- 每個焊釘帶一個磁環保護電弧的熱量及穩定。
- 操作時,要待焊縫凝固后才能移去焊釘槍。
總結
栓釘?shù)牟贾瞄g距需要根據具體的工程要求和規范來確定。一般來說,栓釘?shù)闹睆?、長度、間距和混凝土保護層厚度都有明確的規定,以確保結構的安全性和穩定性。在實際應用中,還需要結合具體的受力情況和施工條件進行調整和優化。
