摘要：鋼結構廠房施工圖包含多種圖紙，如平面布置圖、標高圖、基礎預埋布置圖、剖面圖、鋼梯圖等。這些圖紙共同構成了鋼結構廠房施工的藍圖，確保了建筑物的整體布局和主要尺寸的準確性和可行性。，，1. **總平面圖**， - **反映整體布局**：總平面圖是鋼結構廠房施工圖的基礎，它展示了建筑物的整體布局和主要尺寸，為后續設計提供了準確的基礎信息。， - **關鍵尺寸標注**：在總平面圖中，需要標注出建筑物的尺寸、位置關系以及與其他建筑物或結構的相對位置，確保設計的合理性和實用性。，，2. **結構細節圖**， - **詳細構件布置**：結構細節圖詳細展示了鋼結構廠房的構件布置，包括柱子、梁、板等的結構形式、尺寸和連接方式，為施工提供了詳細的指導。， - **節點詳圖**：結構細節圖中還包括了節點詳圖，展示了鋼結構連接處的詳細構造，如焊縫、螺栓連接等，確保連接的牢固性和安全性。，，3. **基礎預埋布置圖**， - **基礎設計要求**：基礎預埋布置圖根據建筑地基條件和荷載要求，設計了基礎的預埋件和基礎底板，確保建筑物的穩定性和耐久性。， - **材料規格說明**：在基礎預埋布置圖中，還包含了預埋件的材料規格和數量，為施工提供了明確的材料選擇依據。，，4. **剖面圖**， - **空間展示效果**：剖面圖通過剖切的方式，展示了鋼結構廠房的內部空間布局和結構層次，幫助設計師和施工人員理解建筑物的空間效果。， - **內部構件示意**：剖面圖中還展示了內部構件的示意，如樓梯、電梯井等，為施工提供了詳細的內部結構信息。，，5. **鋼梯圖**， - **樓梯設計細節**：鋼梯圖詳細展示了樓梯的設計細節，包括樓梯段的長度、寬度、坡度以及扶手和踏步的高度等，為施工提供了具體的設計參數。， - **安全性能考慮**：鋼

鋼結構廠房施工圖通常包含多種圖紙，以確保設計的完整性和施工的準確性。以下是常見的幾種圖紙：

1. 平面圖

• 底層平面布置圖：展示廠房的基礎布局，包括墻體、柱子、門窗等的位置和尺寸。
• 各層平面布置圖：對于多層廠房，展示每一層的布局。
• 屋頂平面布置圖：展示屋頂?shù)慕Y(jié)構布局，包括屋面檁條、排水系統等。

2. 立面圖

• 各立面圖：展示廠房的各個立面，包括外墻的外觀、窗戶、門等的位置和尺寸。
• 節點大樣圖：詳細展示立面節點的構造，如窗框、門框等。

3. 剖面圖

• 結構剖面圖：展示廠房的內部結構，包括樓層、屋頂、墻體等的垂直截面。
• 節點剖面圖：詳細展示關鍵節點的構造，如柱腳、梁柱連接等。

4. 結構圖

• 結構設計總說明：包含設計的基本參數和要求，如荷載、材料、施工工藝等。

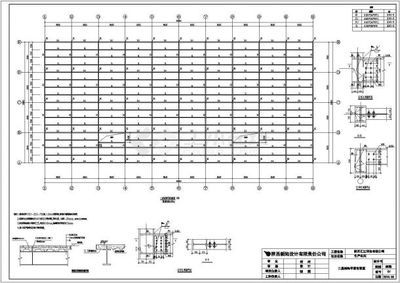

• 基礎平面布置圖：展示基礎的布局，包括基礎類型、尺寸、位置等。
• 柱間支撐布置圖：展示柱間的支撐結構，確保廠房的穩定性。
• 屋面結構布置圖：展示屋面的結構布局，包括檁條、支撐等。
• 墻面檁條布置圖：展示墻面的檁條布局，確保墻面的穩定性和強度。
• 吊車梁平面布置圖：展示吊車梁的布局，確保吊車的運行安全。
• 鋼架詳圖：詳細展示鋼架的構造，包括連接節點、材料規格等。

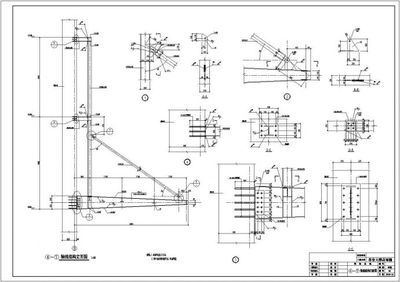

5. 節點詳圖

• 節點大樣圖：詳細展示關鍵節點的構造，如柱腳、梁柱連接、屋面支撐等。
• 標準焊縫選用表：展示焊縫的形式和質量等級，確保焊接的可靠性。
• 埋件平面布置圖：展示預埋件的位置和尺寸，確保結構的穩定性和施工的準確性。

6. 其他圖紙

• 設計說明：包含設計的基本參數和要求，如荷載、材料、施工工藝等。
• 門窗表：列出廠房的所有門窗的規格和數量。
• 建筑說明：包含建筑的基本信息和設計要求，如耐久年限、耐火等級、抗震設防等。

這些圖紙共同構成了鋼結構廠房的完整施工圖，確保設計的科學性和施工的順利進行.
