螺旋樓梯剖面圖的畫法

一、已知條件下的基本步驟（根據內外圓柱直徑、導程、踏步高、踏步豎向高度等已知條件）

1. 畫正面投影
   • 畫出內外圓柱面的螺旋線。
   • 分析螺旋樓梯的踢面和踏面的形狀：踢面為矩形（鉛垂面），踏面為扇形（水平面），踏面的兩端面為圓柱面。
   • 根據梯板厚度δ，畫出梯板底面的螺旋線。
   • 根據梯步的高度（t/12）畫出各梯步踏面（積聚為直線）和踢面（矩形）的投影（注意判別可見性，不可見部分不畫出）。
   • 加粗梯板底面可見性部分。這一方法可參考《畫法幾何及水利土建制圖》等相關書籍的介紹。
2. 加粗水平投影輪廓線。
3. 擦去全圖多余的圖線、完善輪廓線。
4. 畫出螺旋樓梯可見圓柱面上的疏密線，整理完成全圖。

二、根據實際量房數據繪制

1. 獲取數據
   • 如果是量房得到螺旋樓梯的數據，那么樓梯的級數、高度、寬度等數據都已確定。
2. 直接繪制

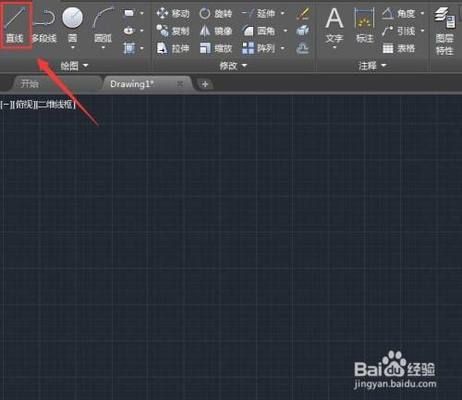

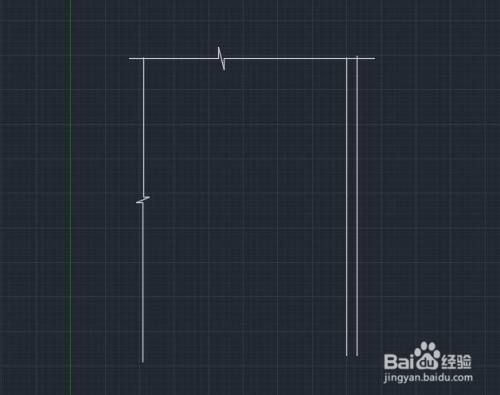

   • 按正常的實際尺寸畫就可以，例如按照層高，樓梯的踏步寬度、高度、休息平臺寬度、厚度等來繪制剖切的樓梯剖面圖。這一思路與普通樓梯剖面圖繪制類似，如CAD樓梯剖面圖繪制時量房數據已知的情況。

三、特殊情況

1. 平面近似圓形的螺旋樓梯
   • 重點是在放大平面圖中將踏步的尺寸變化表示清楚，可以選取其中心弧線為剖斷面。樓梯詳圖中的剖面圖主要是為了表示樓梯踏步的高度。
2. 樓梯平面呈舒緩的弧線
   • 剖面的畫法與普通直線樓梯相同。如果有必要，可以選取兩個剖斷位置分別繪制剖面圖。
