鋼屋架桿件計算應力(鋼屋架桿件計算應力的主要方法和步驟)

鋼屋架桿件計算應力是結構工程中的一個重要環節,其目的在于確保建筑結構的安全性和可靠性。以下是鋼屋架桿件計算應力的主要方法和步驟:,,1. 確定材料性質:首先需要了解鋼材的力學性能,包括彈性模量、屈服強度、泊松比等參數。這些數據將直接影響到應力的計算結果。,,2. 建立幾何模型:根據實際的鋼屋架尺寸和形狀,使用計算機輔助設計軟件(如AutoCAD)或手工繪制出屋架的幾何模型。,,3. 加載條件分析:分析屋架所承受的載荷類型,如風荷載、雪荷載、自重、活荷載等。這些載荷的大小和分布情況將決定桿件的內力。,,4. 應用應力計算公式:根據材料的力學性能以及桿件的受力情況,使用相應的公式來計算桿件的應力。常見的計算公式包括截面法、平衡法等。,,5. 應力校核:在計算得出桿件的應力后,還需要進行應力校核,以確保桿件的承載能力滿足設計要求。如果計算結果超出了材料的容許應力范圍,則需要對設計進行調整。,,6. 結果輸出與報告編制:將計算得到的應力結果以圖表或表格的形式輸出,并編制詳細的設計報告,供后續施工和使用參考。

鋼屋架桿件計算應力

在鋼屋架的設計和分析中,計算桿件的應力是非常重要的一步。這不僅關系到結構的安全性,還直接影響到材料的選擇和成本控制。以下是鋼屋架桿件計算應力的主要方法和步驟:

1. 基本概念

  • 應力:應力是反映截面上各點處分布內力的集度。它可分為正應力(垂直于截面)和剪應力(與截面相切)。
  • 正應力:用σ表示,拉為正,壓為負。
  • 剪應力:用τ表示,使隔離體有繞隔離體內一點順時針轉動趨勢時為正,反之為負。

2. 計算方法

  • 橫截面上的應力:應力是內力的集度,內力與變形有關??梢酝ㄟ^觀察桿件變形來確定應力在截面上的分布規律。例如,軸向拉壓桿的應力在橫截面上均勻分布。
  • 正應力計算公式σ=FNA\sigma = \frac{F_N}{A}
    • FNF_N:軸力
    • AA:桿件的橫截面面積

3. 強度條件

  • 正應力強度條件σmax[σ]\sigma_{\text{max}} \leq [\sigma]
    • σmax\sigma_{\text{max}}:最大工作應力
    • [σ][\sigma]:材料的容許應力
  • 剪應力強度條件τmax[τ]\tau_{\text{max}} \leq [\tau]
    • τmax\tau_{\text{max}}:最大剪應力
    • [τ][\tau]:材料的容許剪應力

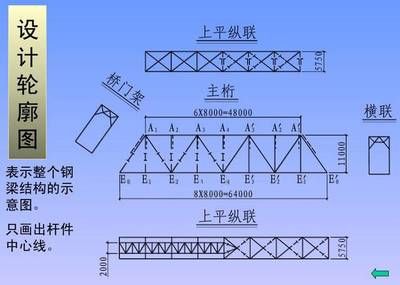

4. 具體計算步驟

  1. 確定荷載:首先確定作用在屋架上的各種荷載,包括恒載、活載、雪荷載等。
  2. 計算內力:根據荷載分布,計算各桿件的內力(軸力、彎矩、剪力等)。
  3. 選擇截面:根據內力計算結果,選擇合適的截面形狀和尺寸,以滿足強度條件。
  4. 校核強度:根據選擇的截面,計算各桿件的最大正應力和剪應力,驗證是否滿足強度條件。

5. 特殊情況處理

  • 次應力:在某些情況下,特別是荷載很大的重型桁架中,需要考慮次應力的影響。次應力是由節點剛性引起的,雖然一般較小,但在特定情況下不可忽略。
  • 局部彎矩:直接承受節間荷載的弦桿為壓彎構件,需要計算局部彎矩。局部彎矩理論上應按彈性支座上的連續梁計算。
  • 計算長度:將端部有約束的壓桿化作等效的兩端鉸接的理想軸心壓桿,以確定計算長度。

6. 實例分析

  • 例題1:假設有一根直徑為14mm的圓桿,許用應力為170MPa,受軸向拉力FP=50kN,試校核此桿是否滿足強度條件。
    • 計算軸力FN=50kNF_N = 50 \text{kN}
    • 計算截面面積A=π(d2)2=π(142)2=153.94mm2A = \pi \left(\frac1b5nnbnbrx{2}\right)^2 = \pi \left(\frac{14}{2}\right)^2 = 153.94 \text{mm}^2
    • 計算正應力σ=50×103153.94=324.8MPa\sigma = \frac{50 \times 10^3}{153.94} = 324.8 \text{MPa}
    • 校核σ=324.8MPa>170MPa\sigma = 324.8 \text{MPa} > 170 \text{MPa}
    • 結論:該桿件不滿足強度條件,需要增大截面或減少荷載。

總結

鋼屋架桿件的應力計算是一個復雜但系統的過程,需要綜合考慮多種因素。通過合理的設計和計算,可以確保屋架結構的安全性和經濟性。希望以上內容對你有所幫助。
