鋼結構屋頂大樣(鋼結構屋頂大屋頂?shù)脑O(shè)計)
鋼結構屋頂大樣是指對大型鋼結構屋頂進行詳細設計的過程。這一過程包括了從初步設計到施工圖的各個環節,旨在確保鋼結構屋頂?shù)慕Y(jié)構安全、經濟合理且符合使用需求。在設計過程中,工程師需要綜合考慮屋頂?shù)暮奢d、風載、雪載以及地震等因素,采用適當?shù)牟牧虾徒Y(jié)構形式來滿足這些條件。設計團隊會利用計算機輔助設計軟件來模擬各種工況,優化鋼結構的尺寸和布局,以實現最佳的力學性能和經濟性。設計還需考慮施工工藝和安裝要求,保證施工的可行性和安全性。鋼結構屋頂大樣設計是一個復雜而精細的過程,它涉及到多個學科的知識,需要設計師具備深厚的專業知識和豐富的實踐經驗。
鋼結構屋頂大樣
鋼結構屋頂大樣通常指的是鋼結構屋頂?shù)脑O(shè)計細節和構造細節,包括但不限于鋼結構的各構件、構件的制作和組裝過程,以及相關的節點詳圖等。以下是根據搜索結果整理的一些鋼結構屋頂大樣的相關內容:
鋼結構屋頂設計總說明
鋼結構屋頂?shù)脑O(shè)計總說明通常包含了設計的基本信息,如結構類型、建筑物安全等級、設計使用年限等。例如,某體育館鋼結構屋蓋項目的屋面尺寸為118.6米×40米,結構類型為空間三角桁架,建筑物安全等級為二級,設計使用年限為50年。
隔層結構布置圖
隔層結構布置圖展示了鋼結構屋頂?shù)母魧咏Y(jié)構布局,包括隔層的位置、大小和與其他結構的關系。這些圖紙對于理解鋼結構屋頂?shù)恼w結構布局非常重要。
柱平面布置圖
柱平面布置圖顯示了鋼結構屋頂中柱子的平面位置和排列方式,這對于確保結構的穩定性和安全性至關重要。
樓梯大樣圖
樓梯大樣圖提供了鋼結構屋頂中樓梯的具體構造細節,包括樓梯的尺寸、材料和連接方式等。
立面布置圖
立面布置圖展示了鋼結構屋頂?shù)牧⒚嫱庥^,包括屋頂?shù)母叨?、形狀和裝飾元素等。
DZ柱平面布置圖
DZ柱平面布置圖是專門針對DZ類型的柱子的平面布置,它詳細說明了DZ柱的位置、尺寸和與其他結構的連接關系。
柱腳示意圖
柱腳示意圖展示了鋼結構屋頂中柱子底部的構造細節,包括柱腳的形狀、尺寸和固定方式等。
預埋錨栓圖
預埋錨栓圖說明了如何在鋼結構屋頂?shù)幕A(chǔ)中預埋錨栓,這是確保鋼結構與基礎牢固連接的關鍵步驟。
屋面錨固示意圖
屋面錨固示意圖展示了如何將鋼結構屋頂?shù)奈菝姘迮c主體結構錨固在一起,以保證屋面板的穩定性。
飄板結構布置圖
飄板結構布置圖是針對鋼結構屋頂中飄板部分的結構布局,它詳細說明了飄板的位置、大小和與其他結構的關系。
飄板平面分布圖
飄板平面分布圖展示了鋼結構屋頂中飄板的平面分布情況,包括飄板的數量、位置和尺寸等。
鋼結構基礎布置圖
鋼結構基礎布置圖說明了鋼結構屋頂?shù)幕A(chǔ)布局,包括基礎的位置、大小和類型等。
飄板裝飾平面圖
飄板裝飾平面圖展示了鋼結構屋頂中飄板的裝飾布局,包括裝飾元素的位置、大小和樣式等。
屋頂鋼結構設計總說明
屋頂鋼結構設計總說明提供了屋頂鋼結構設計的基本信息,如設計原則、材料選擇、施工要求等。
埋件布置圖
埋件布置圖說明了如何在鋼結構屋頂?shù)幕A(chǔ)中布置埋件,這是確保鋼結構與基礎牢固連接的關鍵步驟。

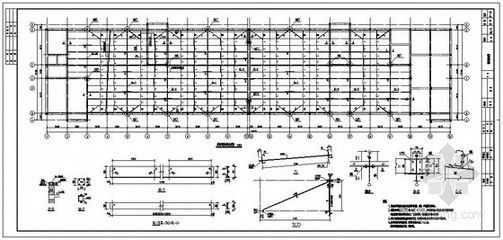

鋼結構平面布置圖
鋼結構平面布置圖展示了鋼結構屋頂?shù)钠矫娌季郑ㄤ摻Y(jié)構的位置、大小和與其他結構的關系。
鋼結構剖面圖
鋼結構剖面圖提供了鋼結構屋頂?shù)钠拭嬉晥D,展示了鋼結構的高度、厚度和其他重要尺寸。
節點詳圖
節點詳圖展示了鋼結構屋頂中各個節點的詳細構造,包括節點的形狀、尺寸和連接方式等。
檢修平臺及爬梯詳圖
檢修平臺及爬梯詳圖提供了鋼結構屋頂中檢修平臺和爬梯的具體構造細節,包括平臺和爬梯的尺寸、材料和連接方式等。
屋頂鋼結構整體軸側示意圖
屋頂鋼結構整體軸側示意圖展示了鋼結構屋頂?shù)恼w外觀,包括屋頂?shù)男螤睢⒊叽绾脱b飾元素等。
屋頂鋼結構整體立面示意圖
屋頂鋼結構整體立面示意圖展示了鋼結構屋頂?shù)牧⒚嫱庥^,包括屋頂?shù)母叨取⑿螤詈脱b飾元素等。
屋頂鋼結構剖面軸側示意圖
屋頂鋼結構剖面軸側示意圖提供了鋼結構屋頂?shù)钠拭嬉晥D,展示了屋頂?shù)母叨?、厚度和其他重要尺寸?/p>
以上內容僅為鋼結構屋頂大樣的一部分,具體的鋼結構屋頂大樣可能會因項目而異。如果您需要獲取更詳細的鋼結構屋頂大樣,建議聯系專業的建筑設計公司或查閱相關的建筑規范和標準。
