鋼結構車間施工圖是建筑和工程領域的重要組成部分，它包含了各種設計細節，指導著鋼結構的搭建過程。識讀鋼結構施工圖對于確保項目順利進行至關重要。本文將介紹一些關鍵的識讀技巧，幫助工程師和技術人員快速理解并應用施工圖。了解施工圖中的基本元素，如構件、連接方式、支撐系統等，對理解整體結構至關重要。熟悉圖紙中的標準符號和代號，它們通常代表特定的材料類型、尺寸、連接件等，有助于快速識別圖紙內容。掌握圖紙中的標注和比例尺信息，可以輔助精確測量和調整施工計劃。通過實踐和經驗積累，提高對復雜結構的理解和處理能力。掌握這些識讀技巧不僅能夠加快施工進度，還能提升工程質量。

鋼結構車間施工圖概述

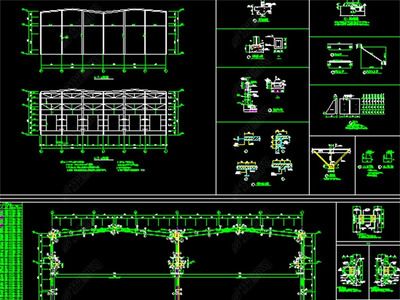

鋼結構車間施工圖是一系列詳細的圖紙和技術文件，用于指導鋼結構車間的施工過程。這些圖紙包含了鋼結構車間的設計要求、施工工藝、材料規格等重要信息，是施工過程中不可或缺的技術文件。

施工圖的基本組成部分

鋼結構車間施工圖主要包括以下幾個部分：

1. 圖紙目錄：列出圖紙的名稱、編號和頁數，方便查找和閱讀。
2. 設計說明：對鋼結構的設計要求、施工工藝、材料規格等進行詳細說明。
3. 平面圖：顯示鋼結構的平面布置，包括鋼柱、鋼梁、支撐等構件的位置和尺寸。
4. 立面圖：顯示鋼結構的立面布置，包括各層鋼柱、鋼梁、支撐等構件的相對位置和尺寸。
5. 剖面圖：顯示鋼結構的內部結構，包括各層鋼柱、鋼梁、支撐等構件的連接方式和構造細節。
6. 節點詳圖：顯示鋼結構的節點構造，包括鋼柱與鋼梁的連接節點、支撐與鋼柱的連接節點等。
7. 材料表：列出鋼結構所需材料的規格、數量和使用部位，方便材料采購和施工管理。
8. 施工工藝流程圖：列出鋼結構施工的工藝流程，包括鋼構件的制作、運輸、安裝等環節。

施工圖的識讀方法

正確理解和識讀鋼結構車間施工圖對于保證工程質量、提高施工效率具有重要意義。識讀方法包括：

1. 熟悉圖紙目錄：首先閱讀圖紙目錄，了解圖紙的組成和內容，為后續閱讀做好準備。
2. 仔細閱讀設計說明：設計說明是鋼結構施工的重要依據，要認真閱讀并理解其中的要求和規定。
3. 理解平面圖：閱讀平面圖時，要重點鋼柱、鋼梁、支撐等主要構件的位置和尺寸，理解各構件之間的關系。
4. 分析立面圖：閱讀立面圖時，要重點各層鋼柱、鋼梁、支撐等構件的相對位置和尺寸，了解結構的垂直關系。
5. 研究剖面圖：閱讀剖面圖時，要重點鋼結構的內部結構，了解各層鋼柱、鋼梁、支撐等構件的連接方式和構造細節。
6. 詳讀節點詳圖：節點詳圖是鋼結構施工的關鍵部分，要認真閱讀并理解各節點的構造和連接方式。
7. 掌握材料表：閱讀材料表時，要了解所需材料的規格、數量和使用部位，為材料采購和施工管理提供依據。
8. 理解施工工藝流程圖：閱讀施工工藝流程圖時，要了解鋼結構施工的工藝流程，包括鋼構件的制作、運輸、安裝等環節。

施工圖的注意事項

在識讀鋼結構車間施工圖時，需要注意以下幾點：

1. 注意圖紙的細節：鋼結構施工圖中的細節部分往往容易被忽視，但它們往往是影響工程質量的關鍵因素。在閱讀圖紙時，要注意細節部分的標注和說明。
2. 理論與實踐相結合：正確識讀鋼結構施工圖需要一定的理論知識和實踐經驗。在理解和掌握理論知識的同時，要注意將理論與實踐相結合，以便更好地理解圖紙內容。
3. 與其他專業配合：鋼結構施工圖需要與其他專業配合使用，如建筑專業、給排水專業、電氣專業等。在閱讀圖紙時，要注意與其他專業配合使用，確保工程的整體性和協調性。
4. 注意圖紙的更新：隨著技術的不斷發展和工程進度的推進，鋼結構施工圖可能需要進行更新和修改。在閱讀圖紙時，要注意檢查是否有更新或修改的標注或說明。
5. 遵守相關規范和標準：正確識讀鋼結構施工圖需要遵守相關的規范和標準。在閱讀圖紙時，要注意遵守相關規范和標準的要求，確保工程質量符合要求。

施工圖的制作和用途

施工圖是由承包商和供應商根據與業主簽訂的合同制作的，它是制造商或承包商繪制的施工文件中顯示的信息版本。施工圖通常比施工文件顯示更多細節，目的是向制造商的生產人員或承包商的安裝人員解釋如何制造和/或安裝。施工圖的風格通常與建筑師的圖紙有很大不同，它的主要重點是特定產品或安裝，不包括有關其他產品和安裝的符號，除非有必要與主題產品集成。

綜上所述，鋼結構車間施工圖是鋼結構車間建設過程中的重要技術文件，包含了從設計到施工的所有必要信息。正確理解和使用這些圖紙對于保證工程質量、提高施工效率至關重要。
