鋼結構廠房構造圖(鋼結構廠房構造圖詳細解釋?zhuān)?/h1> 鋼結構廠房構造圖是建筑設計中的重要組成部分,它詳細描述了建筑物的結構和布局。在鋼結構廠房中,主要使用鋼材作為主要建筑材料,通過焊接、螺栓連接等方式將鋼結構構件組裝成一個完整的結構系統。,,鋼結構廠房的構造圖通常包括以下幾個部分:基礎、柱、梁、板、支撐和屋頂。基礎是建筑物的基礎部分,承受著建筑物的重量和風荷載等外部荷載。柱子是建筑物的主要承重構件,起到支撐和傳遞荷載的作用。梁是連接柱子和板的構件,起到傳遞荷載的作用。板是建筑物的屋頂或地面部分,起到承受荷載和傳遞荷載的作用。支撐是連接建筑物各部分的構件,起到穩定建筑物的作用。屋頂是建筑物的頂部部分,起到保護建筑物免受外界環境影響的作用。,,鋼結構廠房的構造圖還涉及到一些細節設計,如節點設計、焊縫設計和防腐處理等。節點設計是指鋼結構構件之間的連接方式,常見的有剛性連接和鉸接兩種。焊縫設計是指鋼結構構件之間的連接方式,常用的有對接焊和角焊等。防腐處理是指對鋼結構進行表面處理,以延長其使用壽命。
鋼結構廠房構造圖詳解
鋼結構廠房是一種常見的工業建筑形式,其主要特點是承重構件由鋼材組成,包括鋼柱子、鋼梁、鋼結構基礎、鋼屋架等。鋼結構廠房的構造圖詳細展示了各個組成部分及其相互關系,以下是根據搜索結果整理的鋼結構廠房構造圖的詳細信息。
建筑體系
門式剛架體系
門式剛架結構以柱、梁組成的橫向剛架為主受力結構,剛架為平面受力體系。為保證縱向穩定,設置柱間支撐和屋面支撐。剛架柱和梁均采用截面H型鋼制作,各種荷載通過柱和梁傳給基礎。一般為C型鋼、Z型鋼。承受屋面板和墻面板上傳遞來的力,并將該力傳遞給柱和梁。
多層框架體系
多層框架體系包括純剛接框架、剛接-支撐框架和支撐式框架。框架柱可采用H型截面、箱形截面、十字形截面、圓管形截面等。所有上部結構的力都通過框架柱傳遞給基礎??蚣芰阂话悴捎肏型截面。樓蓋和屋蓋上的力通過框架梁傳遞給框架柱。支撐采用一般采用熱軋型鋼制作,其功能是傳遞層間水平力和保證結構的剛度。

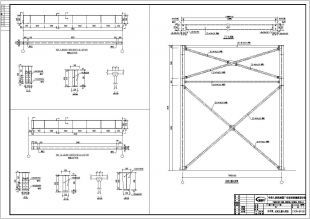

支撐、系桿
支撐分為柔性支撐和剛性支撐兩種。柔性支撐由圓鋼制作,安裝時必須張緊,主要用于門式剛架結構。剛性支撐由型鋼制作,用于多層框架、吊車梁下段支撐等剛度要求高的結構中。根據需要,支撐還有人字形、八字形、K形、V型、門形、L形、Y形、單斜桿等形式。
隅撐
隅撐的設置在于梁或柱受壓翼緣的平面外計算長度。隅撐可用角鋼制作或扁鋼壓制成型。在多層框架體系中,梁柱剛接的位置常設置水平隅撐。
吊車梁
吊車梁為吊車荷載的承載構件,由鋼板焊接成型。吊車噸位大時設置制動桁架或制動梁來抵抗橫向水平荷載。
屋面、墻面壓型鋼板
屋面、墻面壓型鋼板包括多種板型,如HV-203KL-406板、HV-380SF-760板、HV-475SF-475板等。這些板型具有不同的防水空腔,可以阻止因毛細現象而造成的滲水。這些板型可用于屋面板和墻面板,采用自攻螺釘和屋面檁條或墻梁連接。
屋面采光板
屋面采光板包括多種板型,如CV-203-406板、CV-380-760板、CV-475-475板等。這些采光板板型配合相應的壓型鋼板使用,通過自攻螺釘穿透采光板(和壓型鋼板)與檁條連接。
樓承板
樓承板包括HG-344-688板等型號。連接節點中,抗剪栓釘與框架梁間采用專用工具焊接。

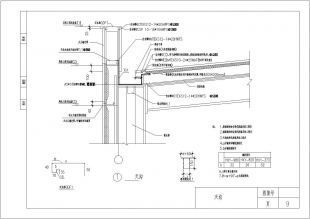

天溝
天溝包括彩板外天溝和鋼板內天溝兩種類型。
以上是對鋼結構廠房構造圖的詳細解釋?zhuān)w了從門式剛架體系到天溝的各種組成部分。這些信息可以幫助設計師和工程師更好地理解和設計鋼結構廠房。
