鋼結構樓層板施工流程圖，，1. 材料準備：需要準備所需的鋼材、焊接設備、切割工具和其他必要的輔助材料。，，2. 基礎施工：在開始施工之前，需要對地面進行平整和清理，確保有足夠的空間進行施工。，，3. 安裝支撐結構：在地面上安裝支撐結構，用于支撐鋼梁和樓板。，，4. 安裝鋼梁：根據設計圖紙，將鋼梁按照預定的間距安裝在支撐結構上。，，5. 安裝樓板：將預制的樓板按照預定的尺寸和位置安裝在鋼梁上。，，6. 焊接連接：使用焊接技術將樓板與鋼梁牢固地連接在一起。，，7. 檢查驗收：完成焊接后，需要進行質量檢查，確保連接牢固可靠。，，8. 清理現場：施工完成后，清理施工現場，確保場地整潔。，，以上就是鋼結構樓層板施工的基本流程，每一步都需要嚴格按照規定操作，以確保施工質量和安全。

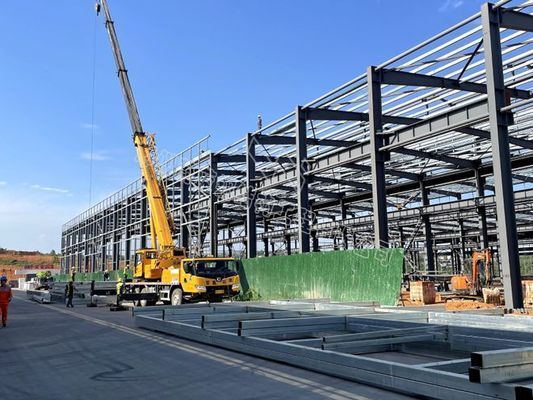

鋼結構樓層板施工圖片

鋼結構樓層板施工通常涉及到樓承板的安裝，這是一個關鍵的步驟，它涉及到多個環節，包括彈線、排版下料、吊運、壓型鋼板安裝、堵頭板和封邊板安裝、焊接固定、驗收、布筋、埋件、澆筑和養護等。雖然我無法直接提供圖片，但我可以描述這些步驟，幫助您更好地理解施工過程。

彈線

首先，在鋪板區彈出鋼梁的中心線，梁的中心線是鋪設樓承板固定主位置的控制線。由主梁的中心線控制樓承板搭接鋼梁的搭接寬度，并決定樓承板與鋼梁熔透焊接的焊點位置。梁的中心線將決定熔透焊次栓釘?shù)暮附游恢谩?/p>

排版下料

根據圖紙?jiān)O(shè)計要求的搭接長度，主次梁位置、間距，跨度尺寸，分為標準跨壓型鋼板排版圖；非標準跨壓型鋼板排版圖；標準節點作法詳圖；個別節點的作法詳圖；壓型鋼板編號、材料清單等。

吊運

壓型鋼板廠家供貨時，壓型鋼板應以安裝單元為單位成捆運至現場，捆壓型鋼板依照廠家提供的布置圖將壓型鋼板依照鋪裝順序疊每放整齊。壓型鋼板起吊前，需按設計施工圖查對其板型、尺寸、塊數和所在部位，確認配料無誤后，別離隨主體結構安裝順序和進度，吊運到各施工節間成疊堆放。堆放應成條分散。壓型板在吊放于梁上時應以緩慢速度下放，切忌粗魯?shù)牡醴艅?dòng)作。

安裝

鋪設前對彎曲變形者應矯正好。鋼梁頂面要維持清潔，嚴防潮濕及涂刷油漆未干。安裝壓型鋼板前，應在梁上標出壓型鋼板鋪放的位置線。鋪放壓型鋼板時，相鄰兩排壓型鋼板端頭的波形槽口應付準。吊裝就位后，相板先從鋼梁己彈出的起鋪線開始，沿鋪設方向單塊就位，到操縱線后應適當調整板縫。應嚴格依照?qǐng)D紙和規范的要求來散板與調整位置，板的直線度為單跨最大誤差10mm，板的錯口要求<5mm，查驗合格后方可與主梁連接。

焊接固定

每一片壓型鋼板雙側溝底均需以16mm直徑的焊釘與鋼梁固定，焊點的平均最大間距為20。焊接材料應得穿透壓型鋼板并與鋼梁材料有良好的熔接。果采納穿透式栓釘直接透過壓型鋼板植焊于鋼梁如上，則栓釘能夠取代上述的部份焊點數量。

驗收

完成以上步驟后，需要進行驗收，確保所有安裝和焊接都符合設計要求和施工規范。

布筋、埋件、澆筑和養護

驗收合格后，進行布筋、埋件、澆筑和養護等后續工序，最終形成完整的鋼結構樓層板。

以上步驟涵蓋了鋼結構樓層板施工的主要環節，如果您需要具體的圖片，建議聯系專業的鋼結構施工單位或查閱相關的建筑施工手冊。
