鋼結構地腳螺栓預埋圖片(鋼結構地腳螺栓預埋步驟詳解)

鋼結構地腳螺栓預埋是建筑工程中的一項關鍵工序,旨在確保建筑物的穩定性和安全性。本文將詳細闡述鋼結構地腳螺栓的預埋步驟,包括前期準備、定位、鉆孔、安裝地腳螺栓、固定以及后續檢查等環節。在前期準備階段,需要測量并標記出固定點的位置,同時準備好所需的材料和工具。定位時需確保螺栓位置的準確性,并使用水平儀進行校正。鉆孔過程中要確保鉆頭與孔徑匹配,避免損壞鋼筋。地腳螺栓安裝后,需要進行固定以確保其在施工期間的穩定性。完成施工后應進行質量檢查,確保所有步驟均符合工程要求。通過遵循這些步驟,可以有效地保證鋼結構地腳螺栓預埋的質量,為建筑的長期穩定打下堅實基礎。

鋼結構地腳螺栓預埋圖片

關于鋼結構地腳螺栓預埋的具體圖片,我無法直接提供,因為我的功能主要是文字信息的處理和分析。不過,我可以為您提供一些關于鋼結構地腳螺栓預埋的文字信息,這些信息可能會幫助您更好地理解地腳螺栓預埋的過程和技術要點。

預埋地腳螺栓的方法

在鋼結構基礎施工中,地腳螺栓的埋置是鋼結構廠房施工的一大關鍵,地腳螺栓的埋設精度將直接影響到上部鋼構件安裝的垂直度、方正度,特別是埋件下端懸空時,地腳螺栓的埋設精度控制難度較大。若地腳螺栓的埋置偏差過大,則會對后期的上部結構施工造成很大的困難。

預埋地腳螺栓的步驟

以下是預埋地腳螺栓的一些基本步驟:

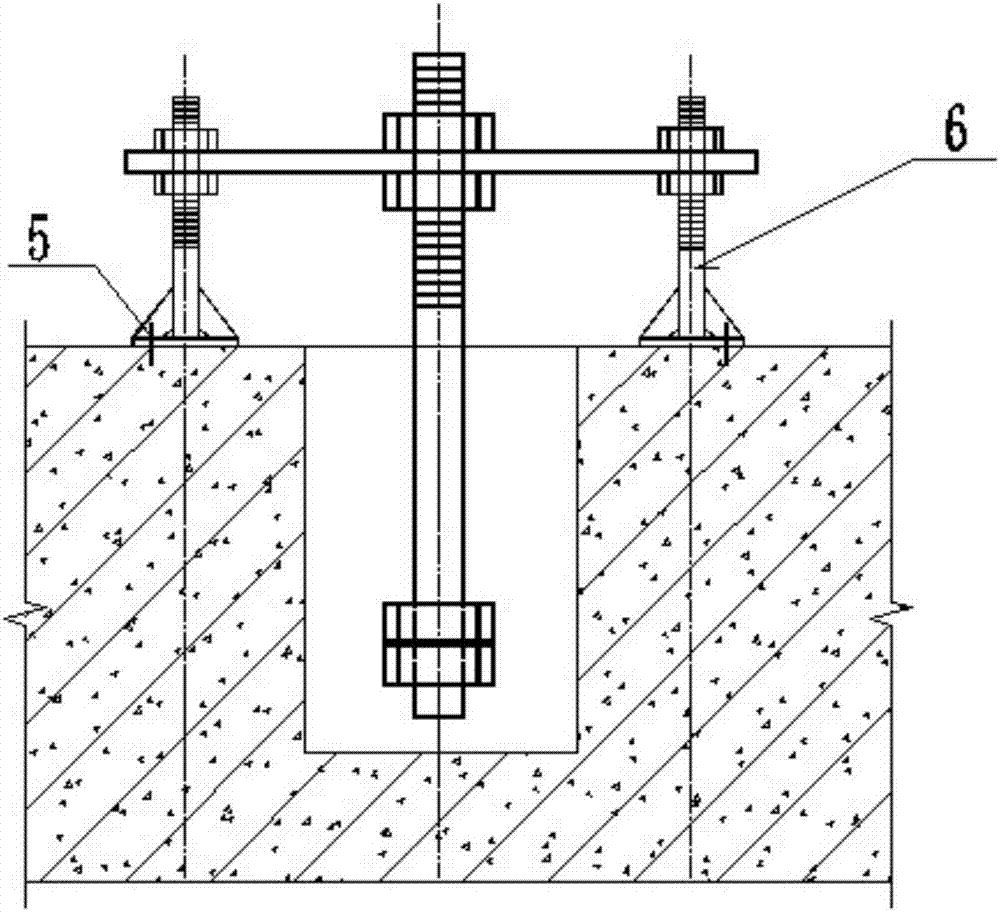

  1. 固定地腳螺栓:首先用鋼木混合固定架固定地腳螺栓。
  2. 固定架的作用:在基礎短柱用鋼筋封閉和綁扎的同時,用固定架將地腳螺栓準確地固定在設計位置,并與基礎一起澆筑混凝土。在整個施工過程中,固定框架將承受各種施工荷載,以確保其不會變形、移位或下沉。
  3. 適用范圍:可用于大型鋼結構廠房、鋼筋混凝土結構施工中埋設大直徑地腳螺栓,特別是吊底,操作簡便,能保證地腳螺栓的安裝精度要求。

預埋地腳螺栓的注意事項

在預埋地腳螺栓的過程中,需要注意以下幾點:

  1. 地腳螺栓的類型:固定地腳螺栓又稱為短地腳螺栓,它與基礎澆灌在一起,用來固定沒有強烈振動和沖擊的設備。活動地腳螺栓又稱為長地腳螺栓,是一種可拆卸的地腳螺栓,用于固定工作有強烈振動和沖擊的重型機械設備。脹錨地腳螺栓往往被用于固定靜置的簡單設備或設備。
  2. 地腳螺栓的安裝要求:脹錨地腳螺栓的安裝應該滿足下列要求:螺栓中心到基礎邊緣的距離不小于7倍的脹錨地腳螺栓直徑;安裝脹錨地腳螺栓的基礎強度不得小于10MPa;鉆孔處不得有裂紋,注意防止鉆頭與基礎中的鋼筋、埋管碰撞;鉆孔直徑和深度應與脹錨地腳螺栓相匹配。
  3. 地腳螺栓的處理:在近擰緊地腳螺栓時,可能將螺栓拔活,此時應先螺栓調整至原位置,并將螺栓周圍的基礎鏟出足夠的位置,然后在螺栓上焊縱橫兩個U形鋼筋,然后用水將坑內清洗干凈并灌漿,待混凝土凝固到設計強度后再擰緊活地腳螺栓偏差的處理活地腳螺栓偏差的處理方法,大致與死地腳螺栓的方法相同,只是可以將地腳螺栓處理。

預埋地腳螺栓的質量控制

為了確保地腳螺栓預埋的質量,需要注意以下幾點:

  1. 確保一組地腳螺栓的螺釘通過鋼筋機械連接:主要是確保一組地腳螺栓的螺釘通過鋼筋機械連接。
  2. 確保螺絲的下部可以盡可能多地連接到基礎加勁件上:以聽取意見并牢固地連接電弧焊,以確保地腳螺栓方向的準確性。
  3. 盡可能使螺釘筆直:并在焊接前使用水平尺檢查螺釘?shù)墓P直度。
  4. 進行電焊工作后:松開手套板上的螺母,使地腳螺栓套筒的底端與剛性加固件的底邊上下30mm。另外,將水泥膠墊放在套筒底端和剛性鋼筋之間。
  5. 判斷軸的方向:將經緯儀放在要檢查的地腳螺栓的軸控制點上,在目鏡的另一側查看該軸的另一個控制點,并判斷十字準線行業的基礎。
  6. 經緯儀檢查必須在兩個方向進行:垂直和水平。不要只檢查一個方向而忽略另一個方向。

以上信息提供了關于鋼結構地腳螺栓預埋的基本概念、步驟、注意事項和質量控制要點。雖然我無法提供具體的圖片,但希望這些文字信息能夠幫助您更好地理解和掌握地腳螺栓預埋的技術。如果您需要更多的視覺資料,建議您可以查閱相關的建筑施工手冊、專業論壇或者聯系專業的鋼結構施工單位獲取詳細的圖片和視頻教程。
