維布與混凝土粘結檢測是確保加固工程質量的關鍵，目前主要通過單剪試驗和正拉試驗來檢測其粘結性能，單剪試驗可分析受力機理、建立局部粘結強度公式及粘結 - 滑移本構模型；正拉試驗用于測定均勻拉應力下的正拉粘結強度，每組取3個試樣以算術平均值為結果，試驗結果包括破壞形式等，還針對不同受力狀態進行試驗研究，掌握粘結應力變化規律，提出粘結強度設計指標指導工程設計。

一、檢測相關標準

• 國內標準方面
  • 在碳纖維布加固混凝土結構技術方面，有《碳纖維片材加固修復混凝土結構技術規程》(CECS146:2003)，其附錄B章節對碳纖維粘結強度的測定方法與施工質量判定有規定，可用于碳纖維布與混凝土粘結檢測相關的參考依據。
  • 《建筑結構加固工程施工質量驗收規范》(GB50550 - 2010)中的附錄E等內容也與碳纖維布在建筑結構加固中的檢測等內容相關，涉及到碳纖維布與混凝土粘結檢測時的一些要求和規范。
  • 《結構加固修復用碳纖維片材》(JG/T167 - 2016)也為碳纖維布的相關檢測包括與混凝土粘結檢測提供了標準支持。
• 國際標準方面（如果有相關提及或者通用的情況）
  • 暫時未從搜索結果中發現國際上專門針對碳纖維布與混凝土粘結檢測的特定標準，但國際上對于纖維增強復合材料和混凝土結構的一些通用標準可能會有一定的參考價值，例如在纖維性能測試、結構粘結性能測試等方面可能有相關的原則性要求。

二、檢測指標

• 粘結強度方面
  • 正拉粘結強度：這是衡量碳纖維布與混凝土粘結性能的關鍵指標之一。例如在一些對加固后結構安全性要求較高的建筑結構加固工程中，需要保證碳纖維布與混凝土之間有足夠的正拉粘結強度，以確保在受力時兩者不會發生脫離現象。
  • 剪切粘結強度：反映碳纖維布與混凝土在剪切力作用下的粘結性能。在實際結構中，如梁、板等結構構件可能會受到剪切力，此時碳纖維布與混凝土之間的剪切粘結強度就很重要，通過專門的剪切試驗可以獲得該指標。
• 其他相關指標
  • 碳纖維布自身的性能指標也會間接影響其與混凝土的粘結性能，如拉伸強度、拉伸彈性模量等。如果碳纖維布的拉伸強度不足，在受力時可能自身先發生破壞，進而影響與混凝土的粘結效果；拉伸彈性模量反映碳纖維布的剛度特性，與混凝土剛度不匹配時也會影響粘結性能。
  • 單位面積質量：碳纖維布單位面積質量不同，可能會影響粘結劑在其表面的附著和滲透情況，從而對與混凝土的粘結產生影響。

三、檢測設備

• 碳纖維粘結強度檢測儀
  • 例如JWTJ - 10S碳纖維粘結強度檢測儀，是為土木建筑結構中檢測碳纖維片材與混凝土之間正拉粘結強度而研制的儀器。該儀器采用S型傳感器，機電一體化設計，具有粘貼碳纖維片材加固修復混凝土結構設計、施工和驗收的理想檢測功能。它全套儀器為一個整體，手柄、傳感器、絲杠、反力支座機械部分構成圓柱體整體式結構，可由一人單獨操作，現場使用方便，可直接讀取拉力值(kN)和(Mpa)，并有設置菜單、自動計算、峰值保持、存儲和查詢功能，適合試驗室和現場使用，操作簡單，易學易用。并且全套檢測儀具有重量輕、手柄操作省力等特點。

四、檢測方法

• 準備工作
  • 對混凝土表面進行處理，清除污垢、油漬、浮灰等雜質，保持表面平整、干燥、無裂縫。對于碳纖維布，也要保證其表面干凈無粉塵等。

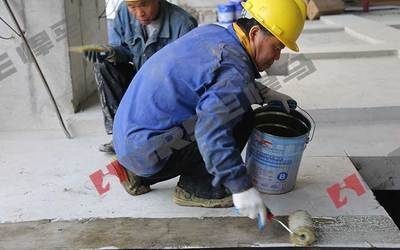

  • 按照粘接劑說明書的要求，配制適量的粘接劑，并均勻涂抹在構件表面和碳纖維布上。
• 具體檢測過程（以正拉粘結強度檢測為例）

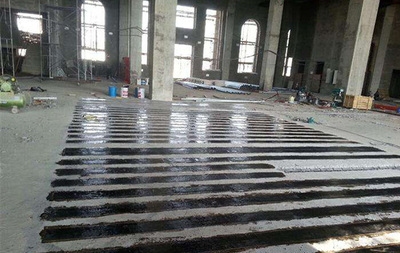

  • 將碳纖維布粘貼在處理好的混凝土構件表面，用專用滾筒壓實，確保粘接劑充分滲透。按照《碳纖維片材加固修復混凝土結構技術規程》(CECS146:2003)附錄B中的相關規定進行操作，使用如JWTJ - 10S碳纖維粘結強度檢測儀等設備進行正拉粘結強度檢測，通過儀器直接讀取拉力值(kN)和換算后的正拉粘結強度值(Mpa)等數據。

五、影響檢測結果的因素

• 材料因素
  • 碳纖維布質量：碳纖維布的生產工藝、原材料質量等因素影響其自身性能，進而影響與混凝土的粘結檢測結果。例如，碳纖維布的纖維排列不均勻、含雜質較多時，會影響粘結性能，使得檢測的粘結強度等指標不理想。
  • 粘結劑性能：粘結劑的類型、質量對碳纖維布與混凝土的粘結效果有顯著影響。高性能、與碳纖維布和混凝土相容性好的粘結劑能提高粘結強度，反之則可能降低粘結強度，在檢測中表現出不同的結果。如粘結劑的耐老化、耐腐蝕、高強度、高彈性模量等性能的差異都會反映在檢測結果中。
• 環境因素
  • 濕度：在濕度較大的環境下，混凝土表面可能會吸附水分，影響粘結劑的固化效果，從而降低碳纖維布與混凝土的粘結強度，導致檢測結果偏低。
  • 溫度：極端的溫度條件，無論是高溫還是低溫，都可能影響粘結劑的性能，如高溫可能使粘結劑過快干燥，低溫可能使粘結劑固化緩慢或者性能變脆，都會影響碳纖維布與混凝土的粘結性能，使檢測結果發生變化。
  • 養護條件：如果碳纖維布與混凝土粘結后的養護時間不足或者養護環境不符合要求，如在養護期內遭受振動、碰撞或者未在合適的溫濕度下養護，會影響粘結效果，影響檢測結果的準確性。
