在鋼結構廠房的施工過程中，圖紙是至關重要的工具，用于指導和確保工程按照預定的規格和設計要求完成。以下是對如何閱讀鋼結構廠房圖紙的簡要指南：，，1. **熟悉圖紙**：了解圖紙上所包含的所有元素，包括尺寸、材料類型、構件編號、連接方式等。，2. **理解圖例**：注意圖紙中的符號、標記和縮寫詞，它們通常代表特定的構件或部件。，3. **核對尺寸**：對照現場實際尺寸，檢查圖紙上的尺寸是否準確無誤。，4. **檢查細節**：注意焊縫、螺栓孔及其他特殊標記的位置，這些信息對于保證結構安全至關重要。，5. **了解施工順序**：圖紙中通常會標明施工的先后順序，這有助于確保施工流程的合理性。，6. **關注節點處理**：特別注意節點連接處的設計，如焊接點、螺栓連接等，這些都直接影響到結構的強度和穩定性。，7. **參考標準規范**：查閱相關的建筑標準和規范，以確保所有設計和施工活動符合行業標準。，8. **溝通與協作**：與設計師和工程師保持密切溝通，確保圖紙解釋一致，并在施工過程中及時解決疑問。

一、了解鋼結構廠房圖紙的基本要素

鋼結構廠房圖紙通常包括平面圖、立面圖、剖面圖等多個視圖，同時包含標注、尺寸、符號等信息。這些基本要素是看懂圖紙的基礎。

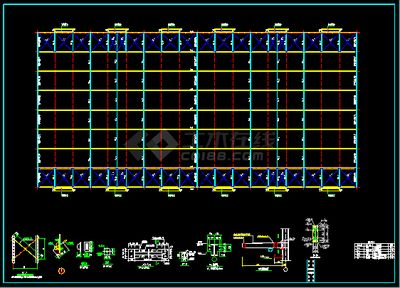

• 平面圖：是最基礎也是最重要的部分，通過標注建筑物的尺寸、布置、結構等信息，直觀地展示了廠房的整體布局和結構形式，如建筑物各個部分的位置關系、面積大小等信息都能在平面圖中獲取到。
• 立面圖：進一步展示了建筑物的立面情況，像廠房的外觀形狀、高度方向上不同部分的構造等信息可以從立面圖中了解。
• 剖面圖：有助于了解建筑物的內部結構，例如廠房?jī)?nèi)部不同樓層之間的結構關系、各種構件的垂直分布等情況通過剖面圖可以看得更清楚。

二、掌握鋼結構圖紙的常用符號和標注

鋼結構圖紙中使用了大量的符號和標注，這些符號和標注代表了不同的構件、連接方式、尺寸等信息。

• 構件符號：例如不同類型的鋼柱、鋼梁等可能會有特定的符號表示，需要學習相關標準或者參考專業教材來掌握這些構件對應的符號含義。
• 連接方式標注：像焊接、螺栓連接等連接方式也會在圖紙上有相應的標注，標注可能包含連接的位置、連接的要求（如焊接的焊縫要求等）等信息。
• 尺寸標注：這是非常關鍵的部分，包括構件的長度、寬度、高度，以及各個構件之間的間距等尺寸信息，讀懂尺寸標注才能準確把握廠房的結構尺寸和各部分的比例關系。

三、熟悉鋼結構廠房的構件和連接方式

• 構件特點和用途
  • 鋼柱：是廠房結構的主要豎向支撐構件，承受屋面、墻面等傳來的荷載，并將其傳遞給基礎。鋼柱的類型多樣，如H型鋼柱、箱型柱等，不同類型的鋼柱在承載能力、穩定性等方面有所不同。
  • 鋼梁：主要用于承受樓面或屋面的荷載，并將荷載傳遞給鋼柱。鋼梁的形式也有多種，如工字鋼梁、槽鋼梁等，其截面形狀和尺寸根據廠房的跨度、荷載等因素確定。
  • 檁條：通常設置在屋面和墻面，用于支撐屋面板和墻面板，將屋面和墻面荷載傳遞給鋼梁和鋼柱。
• 連接方式
  • 焊接連接：具有較高的強度和整體性，但對焊接工藝要求較高，焊接質量直接影響結構的安全性。
  • 螺栓連接：分為普通螺栓連接和高強螺栓連接，高強螺栓連接常用于承受較大拉力或壓力的部位，具有安裝方便、可拆卸等優點。

四、明確正確的閱讀順序

1. 查看圖紙標題和圖例
   • 標題能夠讓我們快速了解這張圖紙是關于鋼結構廠房哪個部分或者哪個方面的設計內容，例如是整體結構布局，還是某個局部構件的詳細設計。
   • 圖例則解釋了圖紙中各種符號、顏色、線條等所代表的具體含義，是理解圖紙內容的重要依據。
2. 從平面圖開始查看
   • 先整體把握廠房的平面布局，包括各個功能區域的劃分、柱網的布置、主要通道的位置等信息。
   • 了解廠房的大致尺寸，例如長度、寬度、跨度等基本尺寸信息。
3. 逐步查看立面圖、剖面圖等其他視圖
   • 在對平面圖有了清晰的認識后，再看立面圖可以了解廠房的外觀造型，如高度、層數、門窗位置等信息。
   • 剖面圖能夠深入了解廠房?jī)?nèi)部的結構構造，如不同樓層之間的關系、梁和柱的連接關系等。
4. 仔細閱讀標注和尺寸
   • 最后閱讀標注和尺寸信息，將前面從各個視圖中獲取的信息進行量化，準確理解各個構件的大小、位置關系以及連接要求等具體細節。

五、通過實踐和經驗積累不斷提高識圖能力

• 參與實際項目：在實際的鋼結構廠房建設項目中，將理論知識與實際操作相結合，加深對圖紙的理解。例如在施工現場，對照?qǐng)D紙查看構件的安裝位置、連接方式等是否與圖紙一致。
• 與專業人士交流學習：和有豐富經驗的鋼結構設計師、工程師或者施工人員交流，他們?cè)谧R(shí)圖過程中可能會有一些實用的技巧和經驗，能夠幫助我們更快地掌握看鋼結構廠房圖紙的方法。
